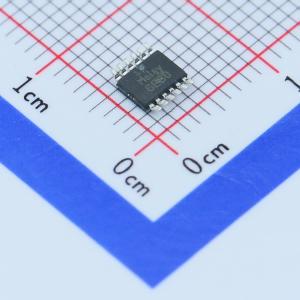

LTC3105EMS#PBF

400mA升压型DC/DC转换器，具备最大功率点控制和250mV启动功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是高效升压DC/DC转换器，可从低至225mV的输入电压运行。250mV启动能力和集成最大功率点控制器（MPPC），能直接从低压、高阻抗替代电源（如光伏电池、TEG（热电发电机）和燃料电池）运行。用户可编程的MPPC设定点可从任何电源中提取最大能量。具有专有自调节峰值电流的突发模式操作，可在所有运行条件下优化转换器效率和输出电压纹波。AUX供电的6mA LDO在主输出充电时为外部微控制器和传感器提供稳压轨。在关机时，IQ降至10μA，集成热关断功能可防止过热故障。提供10引脚3mm×3mm×0.75mm DFN和12引脚MSOP封装。
品牌名称: ADI(亚德诺)
商品型号: LTC3105EMS#PBF
商品编号: C107818

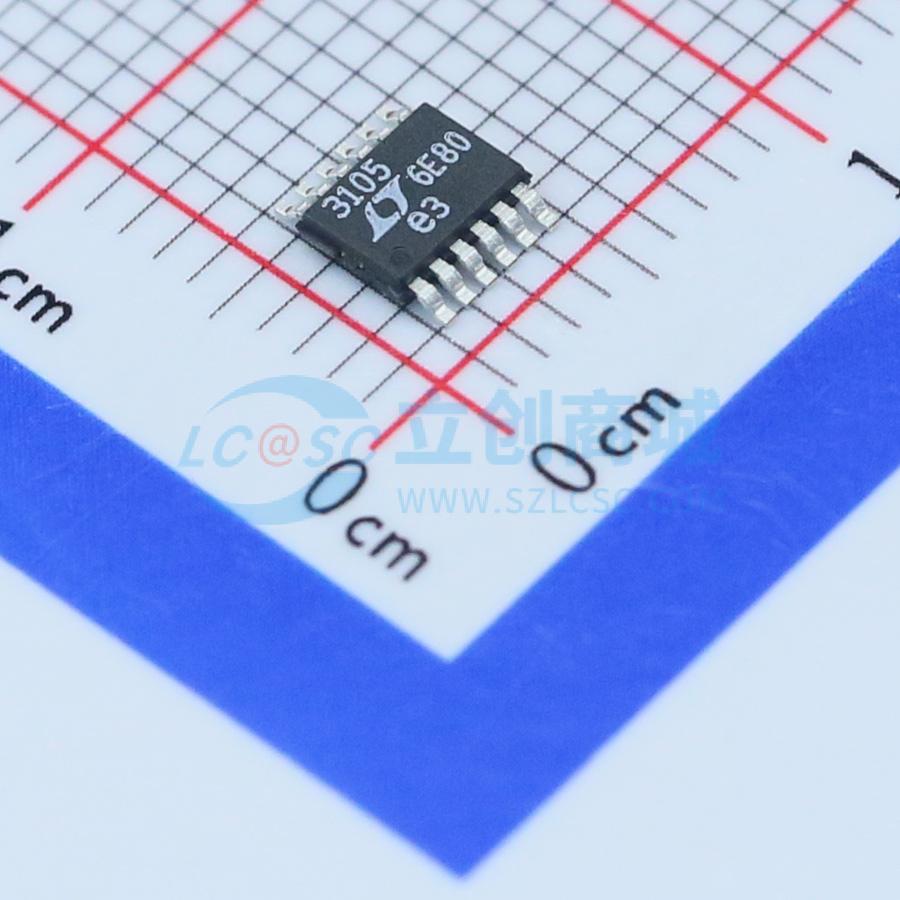

商品封装: MSOP-12-0.65mm
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

商品概述

LTC3105 是一种高效率升压 DC/DC 转换器，可以从低至 225mV 的输入电压工作。250mV 的启动能力和集成的最大功率点控制器（MPPC）使其能够直接从低电压、高阻抗的替代电源（如光伏电池、热电发电机(TEG)和燃料电池）工作。用户可编程的 MPPC 设定点可以最大化从任何电源中提取的能量。通过专有的自适应峰值电流进行的突发模式操作，在所有工作条件下优化转换器效率和输出电压纹波。

AUx 供电的 6mA LDO 为外部微控制器和传感器提供一个稳压轨，同时主输出正在充电。在关断状态下，电流降低到 10μA，并且集成了热关断功能以防止过温故障。LTC3105 提供 10 引脚 3mm x 3mm x 0.75mm DFN 和 12 引脚 MSOP 封装。

商品特性

低启动电压：250mV
最大功率点控制
宽 V_IN 范围：225mV 至 5V
辅助 6mA 低压差稳压器
突发模式操作：Δ_Ω = 24μΔ
输出断开和浪涌电流限制
V_IN > V_OUT 操作
抗振铃控制
软启动
自动功率调整
电源正常指示
10 引脚 3mm x 3mm x 0.75mm DFN 和 12 引脚 MSOP 封装

应用领域

太阳能电池/超级电容器充电器
能量采集
远程工业传感器
低功耗无线发射器
手机、MP3、PMP 和 GPS 配件充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	225mV~5V
	输出电压	1.6V~5.25V
	输出电流	400mA
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	24uA
	开关管(内置/外置)	内置
	输出类型	可调
