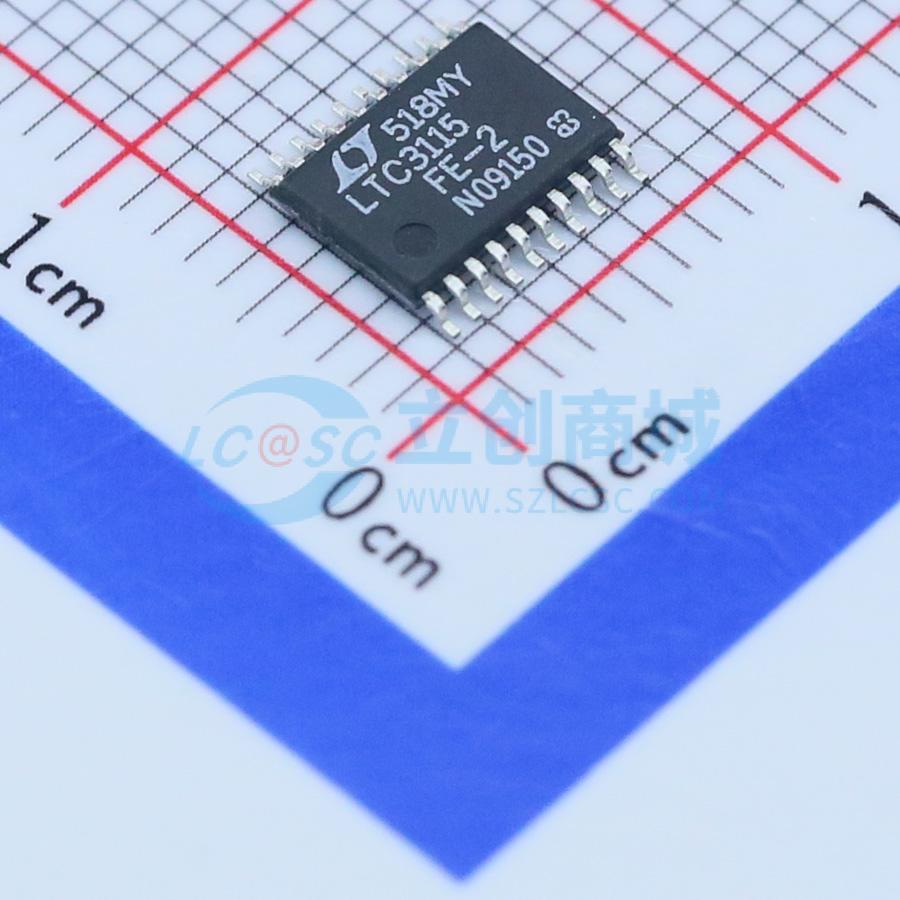

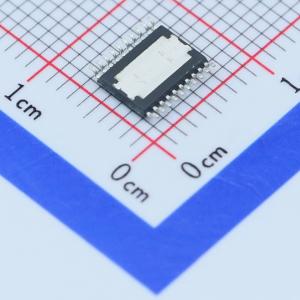

LTC3115HFE-2#PBF

40V, 2A 同步升降压 DC/DC 转换器

描述: LTC3115-2 是一款高电压单片同步升降压 DC/DC 转换器,适用于快速输入电压瞬变的应用。其输入和输出电压范围为 2.7V 至 40V,最大输出电流为 2A。支持可编程频率,最高可达 2MHz,并具有低噪声 PWM 模式和超低功耗特性。
品牌名称: ADI(亚德诺)
商品型号: LTC3115HFE-2#PBF
商品编号: C107819
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.22克(g)

商品参数

商品概述

LTC3115-2是一款高电压单片同步升压降压DC/DC转换器，专为需要快速（<1ms）输入电压瞬变的应用进行了优化。对于其他所有应用，推荐使用LTC3115-1。LTC3115-2具有2.7V至40V的宽输入和输出电压范围，非常适合各种汽车和工业电源应用。专有的低噪声开关算法在输入电压高于、低于或等于输出电压时优化效率，并确保在不同工作模式之间无缝切换。

可编程频率PWM模式操作提供了低噪声、高效率的操作，并能够与外部时钟同步开关。支持高达2MHz的开关频率，允许使用小值电感以实现应用电路的小型化。引脚可选的Burst Mode操作减少了待机电流并提高了轻载效率，结合3µA的关断电流，使LTC3115-2非常适合电池供电应用。其他特性包括关断时的输出断开、短路保护和内部软启动。LTC3115-2提供热增强型16引脚4mm x 5mm x 0.75 mm DFN和20引脚TSSOP封装。

商品特性

宽 V_IN 范围：2.7V 至 40V
宽 V_OUT 茁围：2.7V 至 40V
当 V_IN ≥ 3.6V，V_OUT = 5V 时，输出电流为 0.8A
在降压操作中，当 V_IN ≥ 6V 时，输出电流为 2A
可编程频率：100kHz 至 2MHz
可通过外部时钟同步至 2MHz
最高效率达 95%
爆发模式下无负载静态电流为 30µA
超低噪声升降压 PWM
内部软启动
关断状态下电源电流为 3µA
可编程输入欠压锁定
小型 4mm x 5mm x 0.75mm DFN 封装
增强散热的 20 引脚 TSSOP 封装

应用领域

24V/28V 工业应用
汽车电源系统
电信、服务器和网络设备
FireWire 调节器
多重电源供应

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(74个/管，最小起订量 1036 个)

个

起订量：1036 个74个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.7V~40V
	输出电压	2.7V~40V
	输出电流	2A
	开关频率	100kHz~2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
