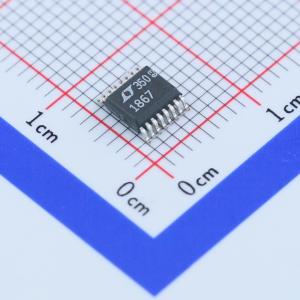

温馨提醒：图片仅供参考，商品以实物为准
LTC1867CGN#PBF
16 位、8 通道 200ksps ADC
- 描述
- LTC1867是引脚兼容的8通道16位A/D转换器，具有串行I/O和一个内部基准。这些ADC通常仅从一个单5V电源吸收1.3mA的电流。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1867CGN#PBF
- 商品编号
- C107764
- 商品封装
- SSOP-16-150mil
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 200kHz | |
| 通道数 | 8 | |
| 工作电压 | 5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 2LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 信噪比 | 89dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 40MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 15ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 200nA |
商品概述
LTC1863/LTC1867是引脚兼容的8通道12位/16位A/D转换器，具有串行I/O和一个内部基准。这些ADC通常仅从一个单5V电源吸收1.3mA的电流。 8通道输人复用器可针对单端或差分输人以及单极或双极转换（或其组合)进行配置。自动打吨和睡眠模式有利于那些对功耗敏感的应用。 LTC1867的DC性能出众，在整个温度范围内具有±2LSB INL规格和无漏失码。LTC1867的信噪比(SNR)通常为89dB（采用内部基准时）。 LTC1863/LTC1867采用紧凑型、窄体16引脚SSOP封装，因而可以在对空间敏感以及低功率应用中使用。
商品特性
- 采样速率：200ksps
- 16位无漏失码和最大±2LSB INL
- 8通道复用器具有：单端或差分输入和单极或双极转换模式
- SPI/MICROWIRE串行I/O
- 信噪比：89dB
- 单5V工作电源
- 片内或外部基准
- 低功率：1.3mA/200ksps；0.76mA/100ksps
- 睡眠模式
- 转换操作之间的自动打盹模式
- 16引脚窄体SSOP封装
应用领域
- 工业过程控制
- 高速数据采集
- 电池式系统
- 复用数据采集系统
- 成像系统
