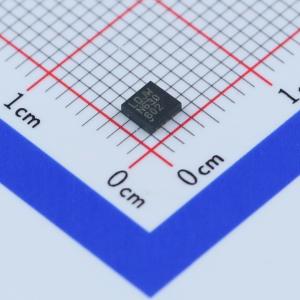

温馨提醒：图片仅供参考，商品以实物为准

LT1913IDD#PBF

25V、3.5A、2.4MHz 降压型开关稳压器

品牌名称: ADI(亚德诺)
商品型号: LT1913IDD#PBF
商品编号: C107767
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

LT1913是一款可调频率（200kHz至2.4MHz）的单片降压开关稳压器，可接受高达25V的输入电压。芯片内集成了一个导通电阻为95mΩ的高效开关、一个升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑，可实现快速瞬态响应和良好的环路稳定性。关断模式下，输入电源电流可降至小于1μA，RUN/SS引脚外接的电阻和电容可实现受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的91%时，电源正常标志信号有效。LT1913采用10引脚3mmx3mm DFN封装，带有裸露焊盘，热阻较低。

商品特性

宽输入电压范围：3.6V至25V
最大输出电流3.5A
可调开关频率：200kHz至2.4MHz
低关断电流：l0 < 1μA
集成升压二极管
可在250kHz至2MHz之间同步
电源正常标志饱和开关设计：导通电阻95mΩ
0.790V反馈参考电压
输出电压：0.79V至25V
热保护
软启动功能
小型10引脚（3mmx3mm）DFN封装

应用领域

汽车电池稳压
便携式产品供电
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~25V
	输出电压	790mV~24.25V
	输出电流	3.5A
	开关频率	2.45MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
