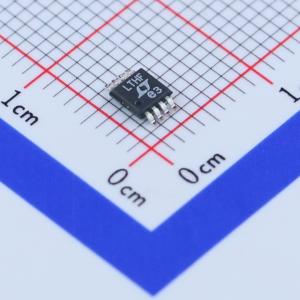

温馨提醒：图片仅供参考，商品以实物为准

LT1762EMS8#PBF

150mA、低噪声、LDO 微功率稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是微功率、低噪声、低压差稳压器。该器件能够提供150mA的输出电流，压差为270mV。专为电池供电系统设计，25μA的低静态电流使其成为理想选择。静态电流得到很好的控制，不会像许多其他稳压器那样在压差状态下升高
品牌名称: ADI(亚德诺)
商品型号: LT1762EMS8#PBF
商品编号: C107749
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

商品概述

LT1762系列是微功耗、低噪声、低压差稳压器。该器件能够提供150mA的输出电流，压差电压为270mV。专为电池供电系统设计，25µA的低静态电流使其成为理想之选。静态电流得到了很好的控制；与许多其他稳压器不同，它在压差状态下不会升高。 LT1762稳压器的一个关键特性是低输出噪声。添加一个外部0.01µF的旁路电容后，在10Hz至100kHz的带宽内，输出噪声降至20µVRMS。LT1762稳压器使用低至2.2µF的输出电容即可保持稳定。可以使用小型陶瓷电容，而无需其他稳压器所需的串联电阻。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。该器件提供2.5V、3V、3.3V和5V的固定输出电压，以及一款参考电压为1.22V的可调器件。LT1762稳压器采用8引脚MSOP封装。

商品特性

低噪声：2µVRMS（10Hz至100kHz）
低静态电流：25µA
宽输入电压范围：1.8V至20V
输出电流：150mA
极低关断电流：< 1µA
低压差电压：270mV
无需保护二极管
固定输出电压：2.5V、3V、3.3V、5V
可调输出范围：1.22V至20V
使用2.2µF输出电容可保持稳定
使用铝电容、钽电容或陶瓷电容均可保持稳定
反接电池保护
无反向电流
过流和过温保护
8引脚MSOP封装

应用领域

手机
电池供电系统
频率合成器
对噪声敏感的仪器系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.22V~20V
	输出电流	150mA
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	270mV

	属性	参数值
	静态电流(Iq)	25uA
	噪声	20uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
