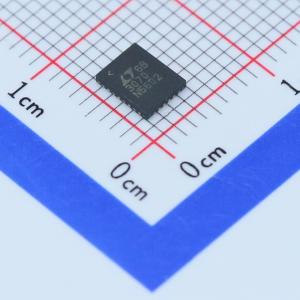

温馨提醒：图片仅供参考，商品以实物为准
LT3070EUFD#PBF
5A，低噪声，可编程输出，85mV压降线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5A、低噪声、可编程输出、85mV 压差线性稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3070EUFD#PBF
- 商品编号
- C107813
- 商品封装
- QFN-28-EP(4x5)
- 包装方式
- 管装
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 3V | |
| 输出电压 | 800mV~1.8V | |
| 输出电流 | 5A | |
| 电源纹波抑制比(PSRR) | 66dB@(120Hz) | |
| 压差 | 85mV@(5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.1mA | |
| 噪声 | 25uVrms | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护；过压保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LT3070是一款低压、超快速瞬态响应线性稳压器。该器件可提供高达5A的输出电流，典型压差为85mV。0.01µF的基准旁路电容可将输出电压噪声降至25µVRMS。LT3070的高带宽允许使用低ESR陶瓷电容，节省了大容量电容并降低了成本。LT3070的特性使其非常适合高性能FPGA、微处理器或对电源敏感的通信应用。 输出电压可在0.8至1.8V范围内以50mV的增量进行数字选择。裕量调节功能允许用户以±1%、±3%或±5%的增量调节系统输出电压。该IC集成了独特的跟踪功能，用于控制为LT3070输入供电的降压稳压器。此跟踪功能驱动降压稳压器，使LT3070的输入电压保持在VOUT + 300mV，从而将功耗降至最低。 内部保护功能包括欠压锁定（UVLO）、反向电流保护、带折返功能的精确限流和热关断。LT3070稳压器采用热增强型28引脚、4mm×5mm QFN封装。
商品特性
- 输出电流：5A
- 典型压差：85mV
- 数字可编程输出电压：0.8V至1.8V
- 数字输出裕量调节：±1%、±3%或±5%
- 低输出噪声：25µVRMS（10Hz至100kHz）
- 可并联多个器件以提供10A或更高电流
- 精确限流：±20%
- 在电压、负载和温度变化范围内精度为±1%
- 使用低ESR陶瓷输出电容（最小15µF）时稳定
- 高频电源抑制比（PSRR）：1MHz时为30dB
- 使能功能可控制输出的开启/关闭
- VIOC引脚控制降压转换器，以保持低功耗并优化效率
- 电源良好/欠压锁定/热关断标志
- 带折返保护的限流功能
- 热关断
- 28引脚（4mm×5mm×0.75mm）QFN封装
应用领域
- FPGA和DSP电源
- ASIC和微处理器电源
- 服务器和存储设备
- 降压后调节和电源隔离
