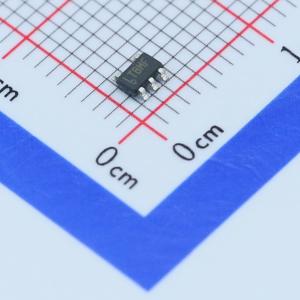

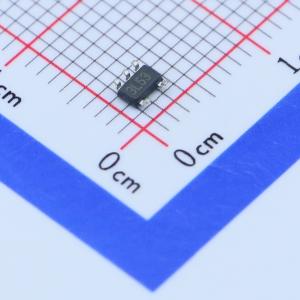

温馨提醒：图片仅供参考，商品以实物为准

LT3014ES5#PBF

ADJ 输入80V 输出1.22V~60V 20mA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LT3014ES5#PBF
商品编号: C107806
商品封装: SOT-23-5
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

LT3014是一款高压、微功耗低压差线性稳压器。该器件能够提供20mA的输出电流，压差为350mV。专为电池供电或高压系统设计，其低静态电流（工作时为7μA，关断时为1μA）使LT3014成为理想之选。在压差状态下，静态电流也能得到很好的控制。

LT3014的其他特性包括能够使用非常小的输出电容工作。该稳压器仅需在输出端使用0.47μF的电容即可保持稳定，而大多数早期器件为保持稳定需要10μF至100μF的电容。与其他稳压器不同，它可以使用小型陶瓷电容而无需额外增加等效串联电阻（ESR）。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。

该器件有一款可调型产品，参考电压为1.22V。LT3014稳压器提供5引脚ThinSOT和8引脚DFN封装。

商品特性

宽输入电压范围：3V至80V
低静态电流：7μA
低压差：350mV
输出电流：20mA
LT3014HV可承受100V瞬态电压（2ms）
无需保护二极管
输出电压可在1.22V至60V之间调节
关断时静态电流为1μA
使用0.47μF输出电容可保持稳定
使用铝电解电容、钽电容或陶瓷电容均可保持稳定
反接电池保护
输出无反向电流
热保护
提供5引脚ThinSOT和8引脚DFN封装

应用领域

小电流高压稳压器
电池供电系统用稳压器
电信应用
汽车应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/管，最小起订量 1 个)

个

起订量：1 个1000个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	80V
	输出电压	1.22V~60V
	输出电流	20mA
	电源纹波抑制比(PSRR)	70dB@(120Hz)

	属性	参数值
	压差	-
	静态电流(Iq)	7uA
	噪声	115uVrms
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
