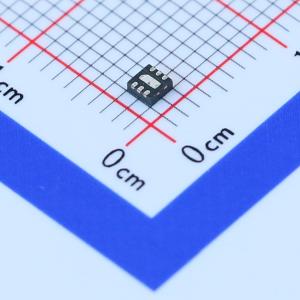

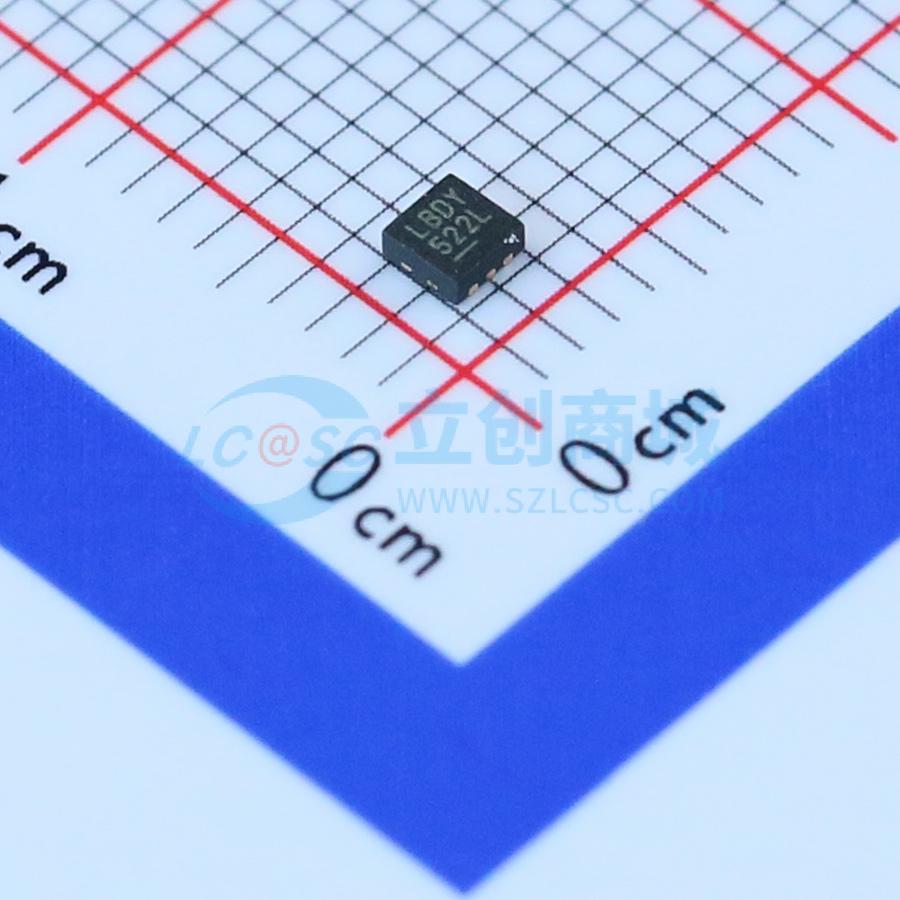

LTC3025EDC#PBF

ADJ 输入5.5V 输出0.4V~3.6V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC3025EDC#PBF
商品编号: C107810
商品封装: DFN-6(2x2)
包装方式: 管装
商品毛重: 0.36克(g)

商品参数

商品概述

LTC3025是一款微功耗、极低压差（VLDO）线性稳压器，可在低至0.9V的输入电压下工作。该器件能够提供300mA的输出电流，典型压差仅为45mV。需要一个偏置（BIAS）电源来运行内部基准和LDO电路，而输出电流直接来自输入（IN）电源，以实现高效稳压。0.4V的低内部基准电压使LTC3025的输出能够被编程到比普通LDO更低的电压（范围为0.4V至3.6V）。输出电压通过两个超小型贴片电阻进行编程。 LTC3025的低静态电流使其成为电池供电系统的理想选择。对于3节镍氢电池和单节锂离子电池应用，偏置电压可直接由电池提供，而输入则可来自高效降压稳压器，从而提供高效、低噪声的输出。其他特性包括高输出电压精度、出色的瞬态响应、使用低至1μF的超低ESR陶瓷电容时的稳定性、短路和热过载保护以及输出电流限制。LTC3025采用超小型、薄型（0.75mm）6引脚DFN（2mm×2mm）封装。

商品特性

宽输入电压范围：0.9V至5.5V
使用陶瓷电容时稳定
极低压差：300mA时为45mV
可调输出范围：0.4V至3.6V
在温度、电源和负载变化时电压精度为±2%
低噪声：80μVRMS（10Hz至100kHz）
偏置电压范围：2.5V至5.5V
快速瞬态恢复
关断时将负载与VIN和VBIAS断开
低工作电流：典型值IIN = 4μA，IBias = 50μA
低关断电流：典型值IIN = 1μA，IBias = 0.01μA
输出电流限制
热过载保护
采用6引脚（2mm×2mm）DFN封装

应用领域

低功耗手持设备
低电压逻辑电源
DSP电源
手机
便携式电子设备
手持医疗仪器
用于开关电源噪声抑制的后置稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/管，最小起订量 1 个)

个

起订量：1 个1000个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	400mV~3.6V
	输出电流	300mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	45mV@(300mA)
	静态电流(Iq)	4uA
	噪声	80uVrms
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
