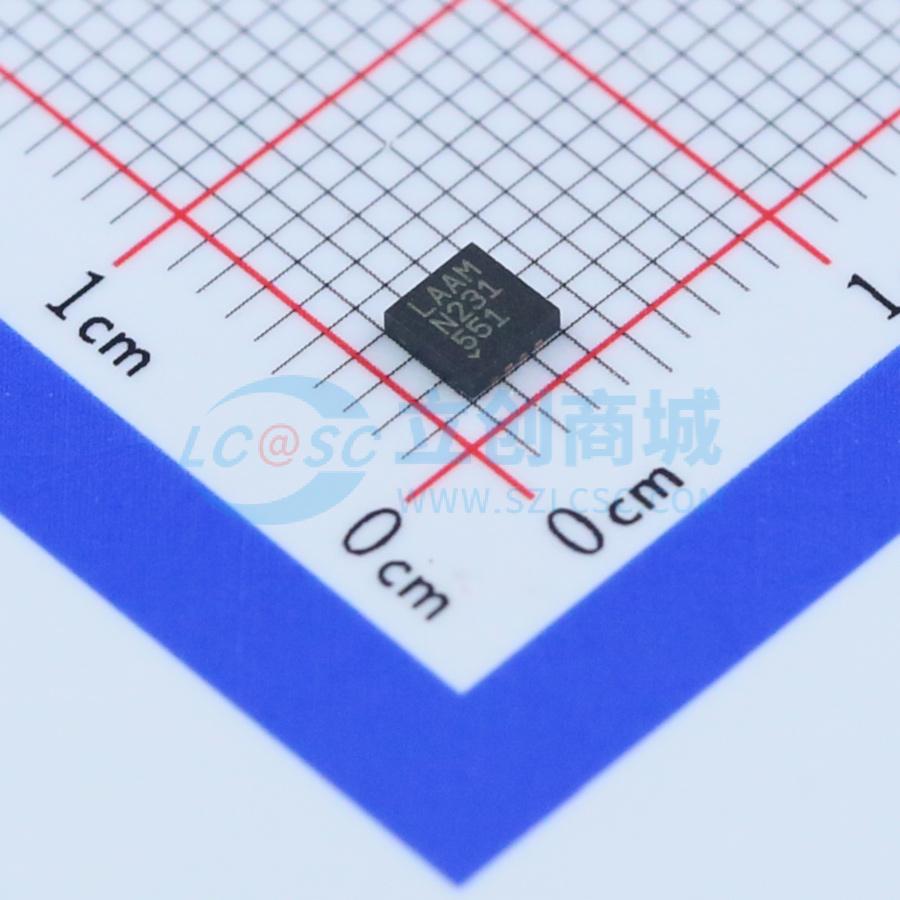

温馨提醒：图片仅供参考，商品以实物为准

LT1801IDD#TRPBF

双通道 80MHz、25V/us、低功率、轨至轨输入和输出精准运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道 80MHz、25V/μs、低功率、轨至轨输入和输出精准运算放大器
品牌名称: ADI(亚德诺)
商品型号: LT1801IDD#TRPBF
商品编号: C107761
商品封装: DFN-8(3x3)
包装方式: 编带
商品毛重: 0.262克(g)

商品参数

商品概述

LT1801/LT1802 是双路/四路、低功耗、高速轨到轨输入输出运算放大器，具有出色的直流性能。与其他带宽相当的器件相比，LT1801/LT1802 的电源电流更低、输入失调电压更低、输入偏置电流更小且直流增益更高。通常，LT1801/LT1802 的输入失调电压小于 100μV，输入偏置电流小于 50nA，开环增益为 85000。 LT1801/LT1802 的输入范围包含两个电源轨，输出可在任一电源轨的 20mV 范围内摆动，以在低电源应用中最大化信号动态范围。 LT1801/LT1802 在 2.3V 至 12.6V 的电源电压下都能保持其性能，并在 3V、5V 和 ±5V 电源下进行了参数规定。输入可以超出电源电压驱动，而不会损坏输出或导致输出相位反转。 LT1801 提供 MS8、SO - 8 和 3mm × 3mm × 0.8mm 双扁平无引脚封装（DFN），采用标准双运放引脚排列。LT1802 采用标准四路运放配置，提供 14 引脚塑料 SO 封装。LT1801/LT1802 可作为许多运放的直接替换器件，以改善输入/输出范围和性能。

商品特性

增益带宽积：80MHz
输入共模范围包含两个电源轨
输出轨到轨摆动
低电压工作：单电源或双电源
2.3V 至 12.6V
低静态电流：每放大器最大 2mA
输入失调电压：最大 350μV
输入偏置电流：最大 250nA
3mm×3mm×0.8mm DFN 封装
大输出电流：典型值 50mA
低电压噪声：典型值 8.5nV/√Hz
压摆率：典型值 25V/μs
共模抑制比：典型值 105dB
电源抑制比：典型值 97dB
开环增益：典型值 85V/mV
工作温度范围：-40°C 至 85°C

应用领域

低电压、高频信号处理
驱动 A/D 转换器
轨到轨缓冲放大器
有源滤波器
视频线路驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	80MHz
	输入偏置电流(Ib)	25nA
	压摆率(SR)	25V/us

	属性	参数值
	输出电流	50mA
	轨到轨	-
	静态电流(Iq)	-
	工作温度	-40℃~+85℃
