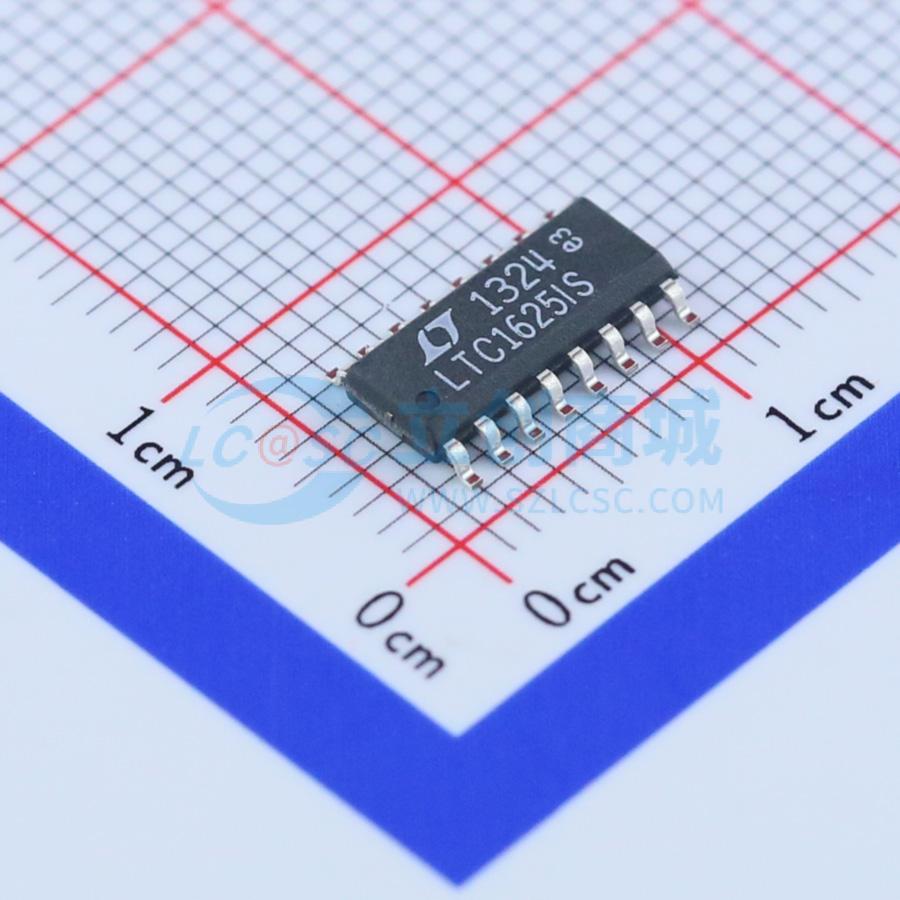

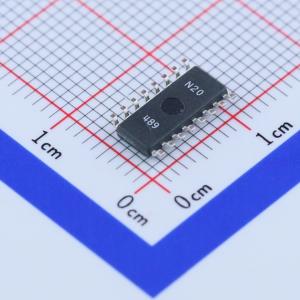

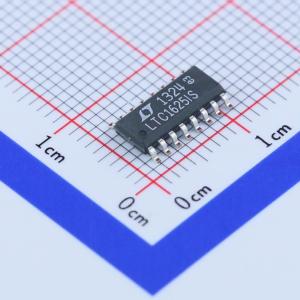

温馨提醒：图片仅供参考，商品以实物为准

LTC1625IS#PBF

No RSENSE™电流模式同步降压开关稳压器

品牌名称: ADI(亚德诺)
商品型号: LTC1625IS#PBF
商品编号: C107745
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.8克(g)

商品参数

商品概述

LTC1625是一款同步降压开关稳压器控制器，只需少量外部元件即可驱动外部N沟道功率MOSFET。采用MOSFET VDS检测的电流模式控制无需检测电阻，提高了效率。标称150kHz的内部振荡器频率可在1.5:1的频率范围内与外部时钟同步。在低负载电流下的突发模式（Burst Mode）操作可降低开关损耗，低压差操作可延长电池供电系统的工作时间。当主输出轻载时，强制连续模式控制引脚可通过禁用突发模式操作来辅助次级绕组调节。折返式电流限制和输出过压比较器提供故障保护。连接到RUN/SS引脚的外部电容可为电源排序提供软启动功能。较宽的电源范围允许输入电压从3.7V（LTC1625I为3.9V）到36V，输出电压从1.19V到输入电压。

商品特性

最高效率的电流模式控制器
无需检测电阻
稳定的大电流操作
双N沟道MOSFET同步驱动
宽VIN范围：3.7V至36V
宽VOUT范围：1.19V至VIN
±1%的1.19V基准电压
可通过注入锁定编程固定频率
极低的压差操作：99%占空比
强制连续模式控制引脚
可选的可编程软启动
引脚可选输出电压
折返式电流限制
输出过压保护
逻辑控制微功耗关断：IO<30μA
提供16引脚窄体SSOP和SO封装

应用领域

笔记本电脑和平板电脑
个人数字助理（PDA）
手机和无线调制解调器
电池充电器
分布式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.9V~36V
	输出电流	-
	开关频率	150kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
