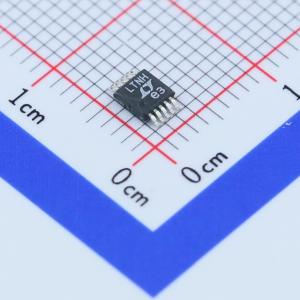

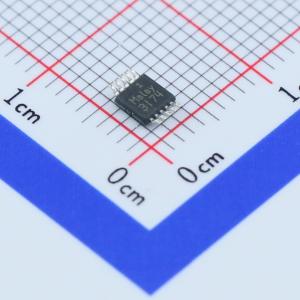

LT1618EMS#PBF

恒定电流/恒定电压1.4MHz升压型DC/DC转换器

描述: LT1618升压型DC/DC转换器将一个传统的电压反馈环路和一个独特的电流反馈环路组合在一起,以便起一个恒定电流、恒定电压源的作用。该固定频率、电流模式开关电源可在一个1.6V至18V的宽输入电压范围内运作,而且,其1.4MHz的高开关频率允许采用纤巧、扁平的电感器和电容器。
品牌名称: ADI(亚德诺)
商品型号: LT1618EMS#PBF
商品编号: C107743
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

商品概述

升压型DC/DC转换器将一个传统的电压反馈环路和一个独特的电流反馈环路组合在一起，以便起一个恒定电流、恒定电压源的作用。该固定频率、电流模式开关电源可在一个1.6V至18V的宽输入电压范围内运作，而且，其1.4MHz的高开关频率允许采用纤巧、扁平的电感器和电容器。电流检测电压被设定为50mV，并可利用IADJ引脚来进行调节。采用10引脚(3mm×3mm)裸露衬垫DFN和10引脚MSOP封装的该转换器为恒定电流应用提供了一个完整的解决方案。

商品特性

准确的输入/输出电流控制：在整个温度范围内的准确度达±5%
准确的输出电压控制：±1%
宽ΔVIN范围：1.6V至18V
1.4MHz开关频率
高输出电压：高达35V
低VCESAT开关：200mV/1A
采用(3mm×3mm×0.8mm)10引脚DFN和10引脚MSOP封装

应用领域

LED背光源驱动器
USB供电型升压/SEPIC转换器
输入电流受限型升压/SEPIC转换器
电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.6V~18V
	输出电压	-
	输出电流	-
	开关频率	1.4MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式；SEPIC
	静态电流(Iq)	1.8mA
	开关管(内置/外置)	内置
	输出类型	可调
