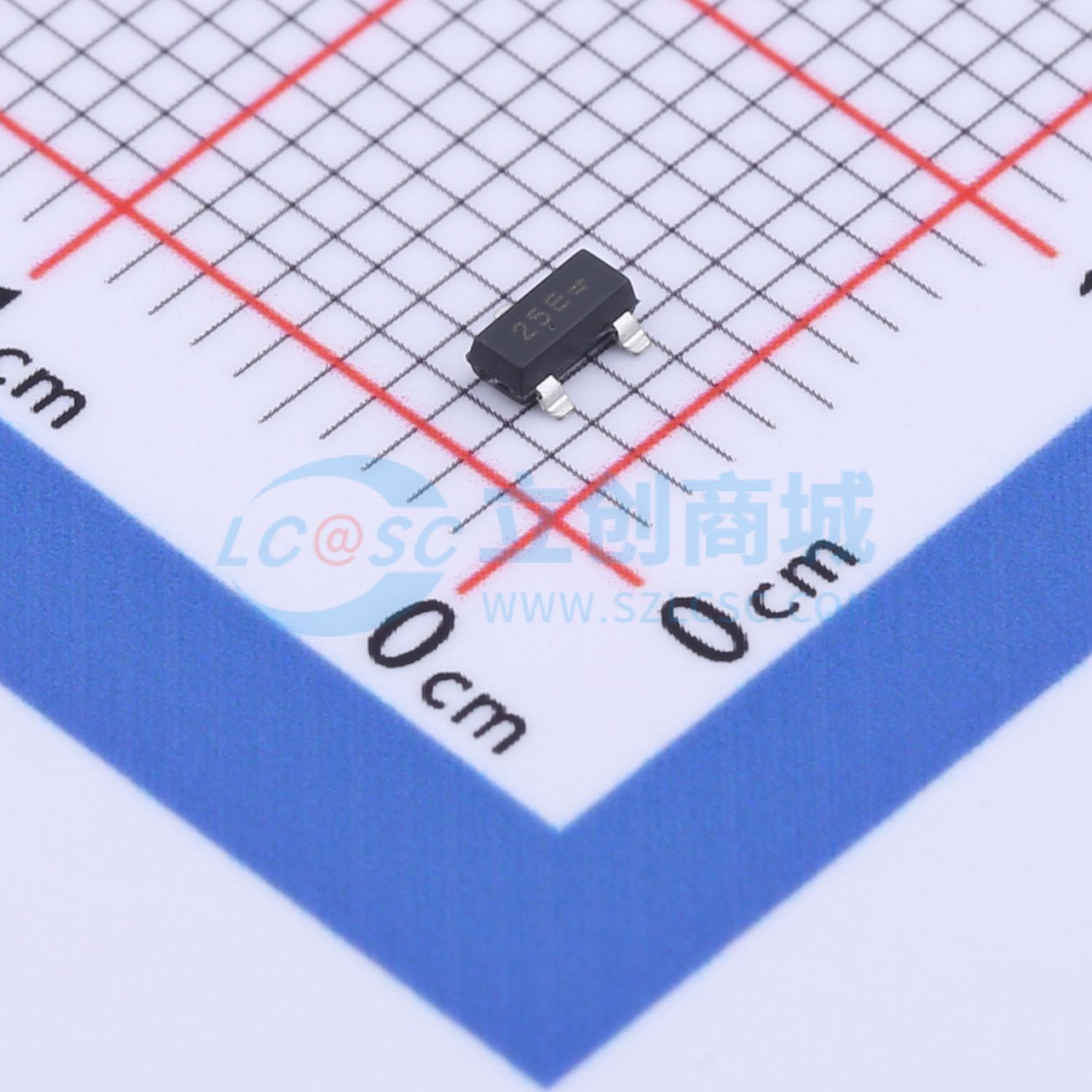

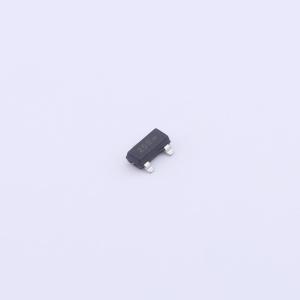

温馨提醒：图片仅供参考，商品以实物为准
SESDONCAN1LT1G
SESDONCAN1LT1G
- 品牌名称
- onsemi(安森美)
- 商品型号
- SESDONCAN1LT1G
- 商品编号
- C894312
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 击穿电压 | 26.2V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | ESD |
商品概述
S/ESDONCAN1专为保护CAN收发器免受静电放电（ESD）和其他有害瞬态电压事件的影响而设计。该器件采用单个紧凑的SOT - 23封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的选择，可提高系统可靠性并满足严格的电磁干扰（EMI）要求。
商品特性
- 每线200 W峰值功率耗散（8 x 20 μsec波形）
- 二极管电容匹配
- 低反向漏电流（< 100 nA）
- 低电容高速FlexRay数据速率
- IEC兼容性： - IEC 61000 - 4 - 2（ESD）：4级
- IEC 61000 - 4 - 4（EFT）：50A - 5 / 50 ns
- IEC 61000 - 4 - 5（雷击）3.0A（8 / 20 μs）
- ISO 7637 - 1，非重复性EMI浪涌脉冲2，8.0 A（1 x 50 μs）
- ISO 7637 - 3，重复性电气快速瞬变（EFT）EMI浪涌脉冲，50A（5 x 50 ns）
- 阻燃等级UL 94 V - 0
- 适用于汽车及其他需要独特场地和控制变更要求的应用的S前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些是无铅器件
应用领域
- 工业领域
- 智能配电系统（SDS）
- DeviceNet
- 汽车领域
- 控制器局域网 - CAN 2.1 / CAN FD
- 低速和高速CAN
