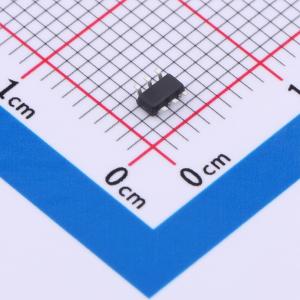

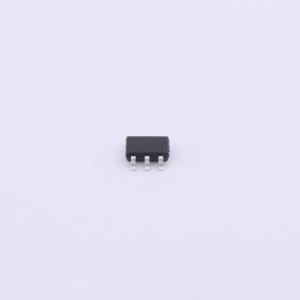

温馨提醒：图片仅供参考，商品以实物为准
SMS15T1G
单向ESD 15V截止 峰值脉冲电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款四路单片硅ESD和浪涌保护器专为需要ESD保护的应用而设计。它适用于对电压和ESD敏感的设备，如计算机、打印机、商用机器、通信系统等应用场景。与现有的四路齐纳MMQA系列相比，这款四路器件通过提供高达350瓦的峰值功率，可提供卓越的浪涌保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SMS15T1G
- 商品编号
- C894371
- 商品封装
- SC-74-6
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 29V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF；125pF |
商品概述
这款四路单片硅ESD和浪涌保护器专为需要ESD保护的应用而设计。它适用于对电压和ESD敏感的设备，如计算机、打印机、商用机器、通信系统等应用场景。与现有的四路齐纳MMQA系列相比，这款四路器件通过提供高达350瓦的峰值功率，可提供卓越的浪涌保护。
商品特性
- SC-74封装，支持四种独立的单向配置
- 峰值功率 - 350 W，8 x 20 μs
- 根据人体模型，静电放电等级为N级（超过25 kV）
- ESD等级：IEC 61000−4−2（ESD）15 kV（空气）8 kV（接触）；IEC 61000−4−4（EFT）40 A（5/5 ns）；IEC 61000−4−5（浪涌）23 A（8/20 μs）
- UL可燃性等级为94 V−0
- 这些器件无铅且符合RoHS标准
- 适用于汽车及其他需要特定产地和控制变更要求的应用的SZ前缀；符合AEC−Q101标准且具备生产件批准程序（PPAP）能力
应用领域
- 手持便携式应用，如手机、寻呼机、笔记本和平板电脑
