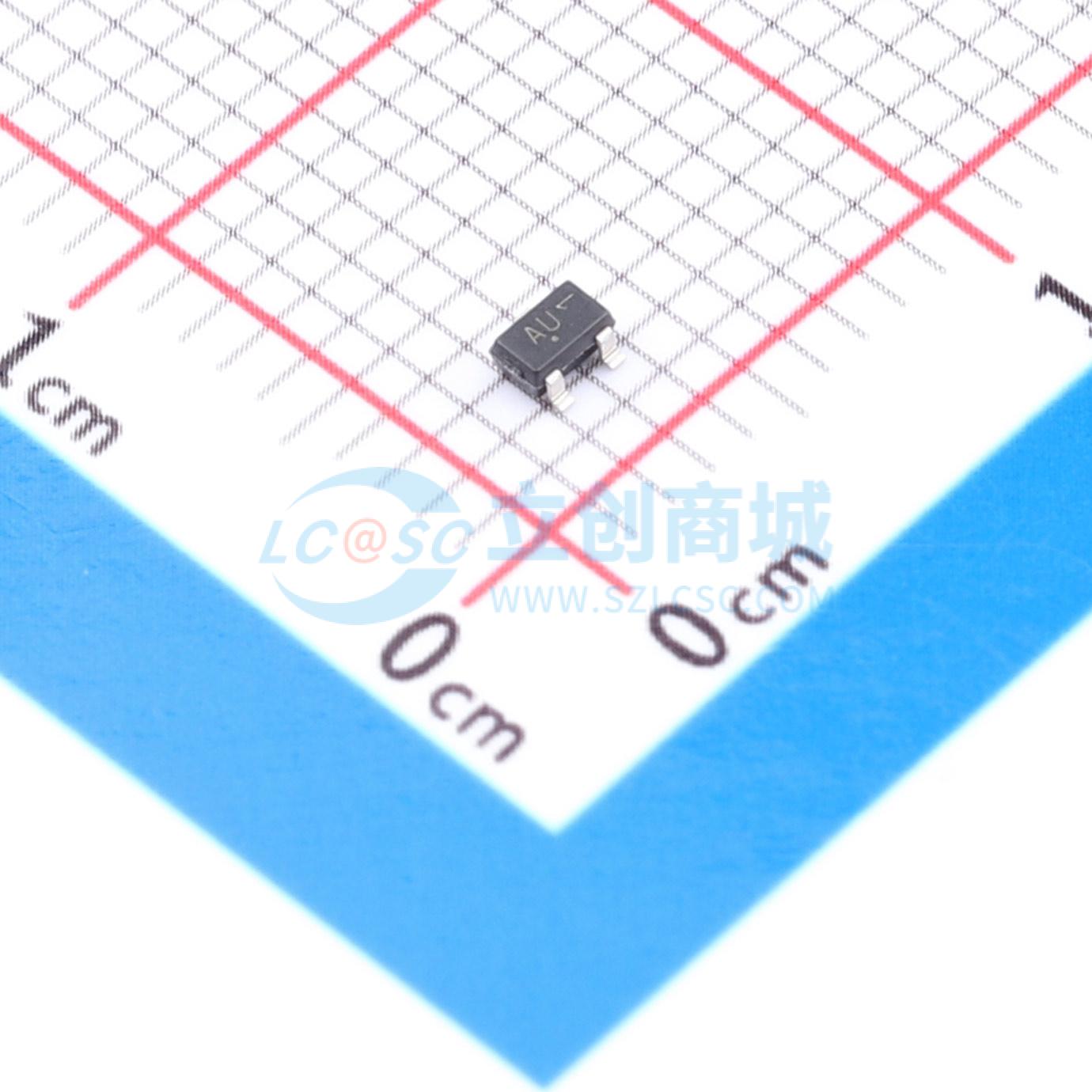

温馨提醒：图片仅供参考，商品以实物为准
SZMMBZ20VAWT1G
齐纳二极管，40瓦峰值功率，SC-70双共阳极齐纳管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双共阳极齐纳二极管瞬变电压抑制器适用于需要瞬变过压保护功能的应用。此器件适用于电压和 ESD 敏感设备中，如计算机、打印机、商务机、通信系统、医疗设备等应用。其双结共阳极设计仅使用一个封装即可保护两个独立的线路。此器件适用于板空间非常宝贵的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZMMBZ20VAWT1G
- 商品编号
- C894574
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 17V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 1.4A | |
| 峰值脉冲功率(Ppp) | 40W@1.0ms |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 19V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 类型 | ESD |
商品概述
这些双片式齐纳二极管专为需要保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- SC−70封装可实现两种独立的单向配置或一种双向配置
- 标准齐纳击穿电压范围：15 - 33 V
- 峰值功率 - 在1.0 ms时为40 W（单向），见图5波形。静电放电等级：- 人体模型3B级（>16 kV）- 机器模型C级（>400 V）
- 低泄漏电流 <5.0 μA
- 可燃性等级UL 94 V−0
- 符合AEC−Q101标准且可提供生产件批准程序文件 - SZMMBZxxVAWT1G
- SZ前缀适用于汽车及其他需要特定产地和控制变更要求的应用
- 这些器件为无铅器件
应用领域
- 计算机
- 打印机
- 商用机器
- 通信系统
- 医疗设备
