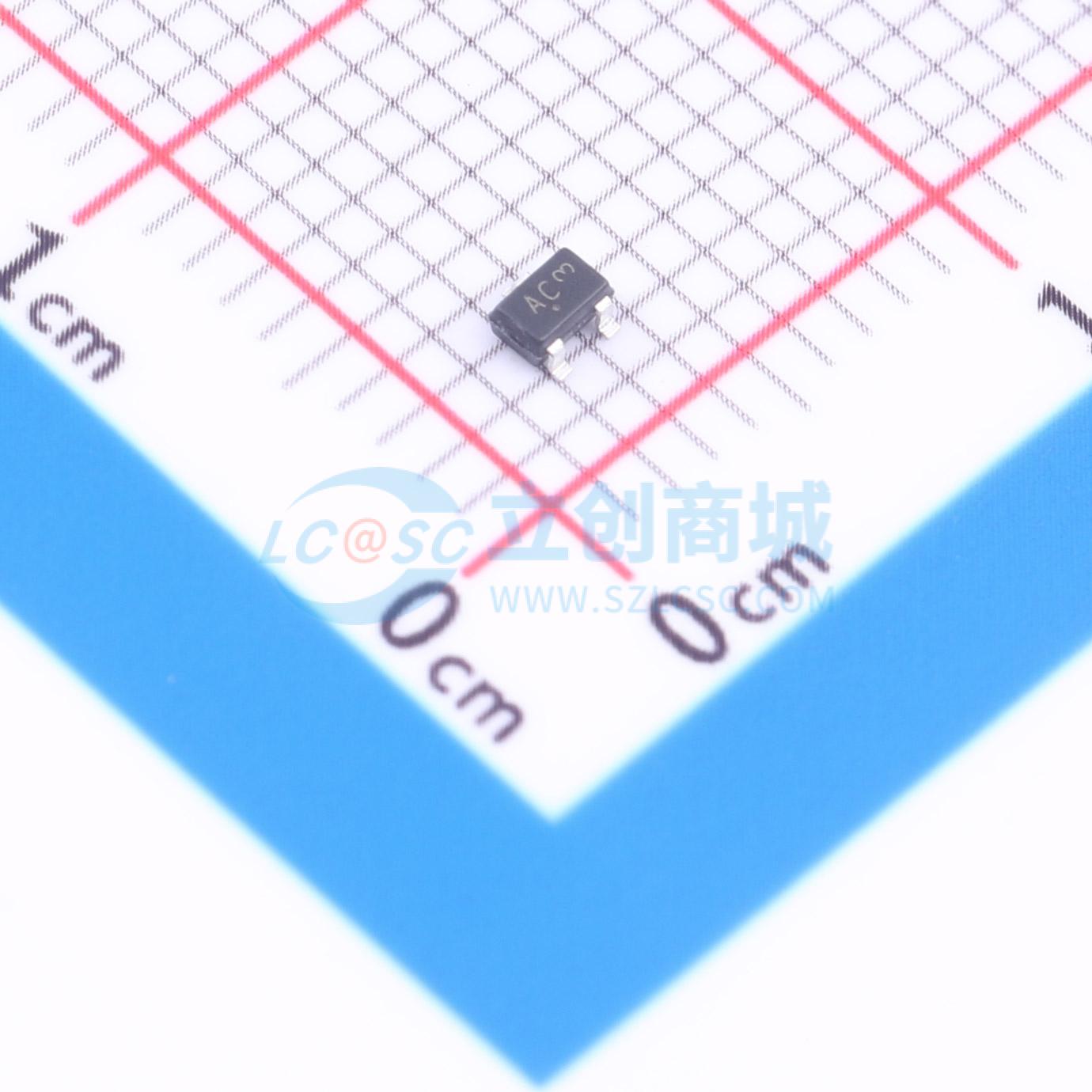

温馨提醒：图片仅供参考，商品以实物为准
SZMMBZ27VCWT1G
SZMMBZ27VCWT1G
- 描述
- 双共阴极齐纳二极管适用于需要瞬变过压保护功能的应用。此器件适用于电压和 ESD 敏感设备中，如计算机、打印机、商务机、通信系统、医疗设备等应用。其双结共阳极设计仅使用一个封装即可保护两个独立的线路。此器件适用于板空间非常宝贵的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZMMBZ27VCWT1G
- 商品编号
- C894575
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 25.65V | |
| 通道数 | 双路 | |
| 类型 | ESD |
商品概述
这些双片式齐纳二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等。其双结共阴极设计仅用一个封装就能保护两条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- SC−70封装，可实现两种独立的单向配置或单一的双向配置
- 工作峰值反向电压范围 - 22 V
- 标准齐纳击穿电压 - 27 V
- 峰值功率 - 40 W（双向），脉冲宽度1.0 ms，见图4波形
- 按照人体模型，静电放电等级为N级（超过16 kV）
- 低泄漏电流 <100 nA
- 阻燃等级：UL 94 V−O
- 汽车及其他需要特定产地和控制变更要求的应用采用SZ前缀；符合AEC−Q101标准且具备生产件批准程序能力
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 计算机
- 打印机
- 商用机器
- 通信系统
- 医疗设备
