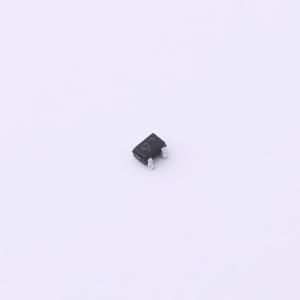

温馨提醒：图片仅供参考，商品以实物为准
SZNUP3125WTT1G
双向TVS 32V截止 峰值浪涌电流：2A@8/20us
- 描述
- SZ/NUP3125专为保护24V设计中的CAN收发器免受ESD和其他有害浪涌事件的影响而设计。该器件采用单个紧凑型SC−70（SOT−323）封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的选择，以提高系统可靠性并满足严格的EMI要求。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZNUP3125WTT1G
- 商品编号
- C894726
- 商品封装
- SC-70(SOT-323)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 32V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W | |
| 击穿电压 | 35.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5.7pF |
商品概述
SZ/NUP3125专为保护24V设计中的CAN收发器免受ESD和其他有害浪涌事件的影响而设计。该器件采用单个紧凑型SC-70（SOT-323）封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的选择，可提高系统可靠性并满足严格的EMI要求。
商品特性
- 每线120 W峰值功率耗散（8/20 μs波形）
- 二极管电容匹配
- 低反向漏电流（< 100 nA）
- IEC兼容性：
- IEC 61000-4-2（ESD）：4级
- IEC 61000-4-4（EFT）：50 A - 5/50 ns
- IEC 61000-4-5（雷击）2.0 A（8/20 μs）
- 可燃性等级UL 94 V-0
- 适用于汽车及其他需要独特产地和控制变更要求的应用的SZ前缀；符合AEC-Q101标准且可提供生产件批准程序（PPAP）文件
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- 汽车网络
- CAN / CAN-FD
- 低速和高速CAN
- 容错CAN
- 卡车
- 工业控制网络
- 智能配电系统（SDS）
- DeviceNet
