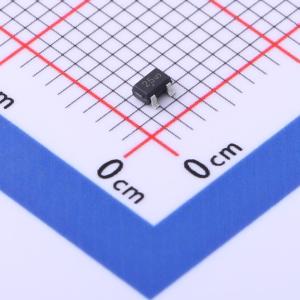

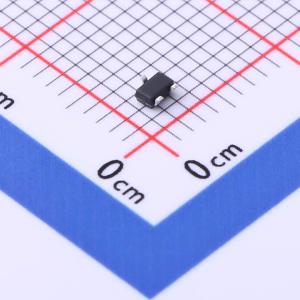

SZNUP2125WTT1G
双向ESD 24V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SZ/NUP2125 用于针对 ESD 和其他有害浪涌事件为 CAN 收发器提供保护。 此器件在紧凑型 SC-70(SOT-23) 封装内提供每个数据线路的双向保护，为系统设计人员提供了提高系统可靠性和满足严格 EMI 要求的低成本选项。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZNUP2125WTT1G
- 商品编号
- C894722
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 26.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 7pF |
商品概述
SZ/NUP2125专为保护CAN和LIN收发器免受静电放电（ESD）和其他有害瞬态电压事件的影响而设计。该器件采用单个紧凑型SC-70（SOT-323）封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的选择，可提高系统可靠性并满足严格的电磁干扰（EMI）要求。
商品特性
- 每线200 W峰值功率耗散（8/20 μs波形）
- 二极管电容匹配
- 低反向漏电流（< 100 nA）
- 符合IEC标准：
- IEC 61000-4-2（ESD）：4级
- IEC 61000-4-4（EFT）：50 A - 5/50 ns
- IEC 61000-4-5（雷击）：3.0 A（8/20 μs）
- ISO 7637-1，非重复性EMI浪涌脉冲2，8.0 A（1/50 μs）
- ISO 7637-3，重复性电气快速瞬变（EFT）EMI浪涌脉冲，50 A（5/50 ns）
- 阻燃等级UL 94 V-0
- SZ前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC-Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件为无铅器件
应用领域
-汽车网络-CAN/CAN-FD-低速和高速CAN-容错CAN-LIN
