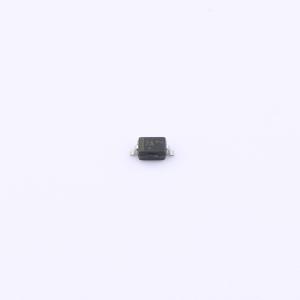

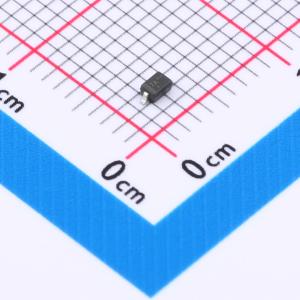

温馨提醒：图片仅供参考，商品以实物为准
SZNUP1128HT1G
双向ESD 26.5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NUP1128/NUP2128 旨在保护 CAN 和 LIN 收发器免受静电放电（ESD）和其他有害瞬态电压事件的影响。这些器件采用单个紧凑型 SC 70（SOT 323）或 SOD 323 封装，为每条数据线提供双向保护，为系统设计师提供了一种低成本的方案，有助于提高系统可靠性并满足严格的电磁干扰（EMI）要求。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZNUP1128HT1G
- 商品编号
- C894719
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 26.5V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 165W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 27.5V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 11pF |
商品概述
NUP1128/NUP2128旨在保护CAN和LIN收发器免受静电放电（ESD）和其他有害瞬态电压事件的影响。这些器件采用单个紧凑的SC - 70（SOT - 323）或SOD - 323封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的方案，以提高系统可靠性并满足严格的电磁干扰（EMI）要求。
商品特性
- 低反向漏电流（< 100 nA）
- SZNUPH1128、SZNUP2128 175°C TJ（最大）器件
- 适用于高温、关键任务和0级应用
- 符合IEC标准：
- IEC 61000 - 4 - 2（ESD）：4级
- IEC 61000 - 4 - 4（EFT）：50 A（5 / 50 ns）
- IEC 61000 - 4 - 5（雷击）：3.0 A（8 / 20 μs）
- ISO 7637 - 1，非重复性EMI浪涌脉冲2，8.0 A（1 / 50 μs）
- ISO 7637 - 3，重复性电气快速瞬变（EFT）EMI浪涌脉冲，50 A（5 / 50 ns）
- 阻燃等级UL 94 V - 0
- 带有SZ前缀，适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
-汽车网络-CAN/CAN-FD-低速和高速CAN-容错CAN-LIN
