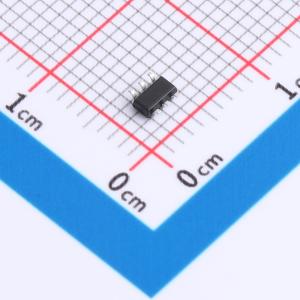

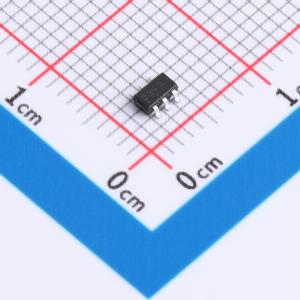

温馨提醒：图片仅供参考，商品以实物为准

SZCM1213A-04SO

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: onsemi(安森美)
商品型号: SZCM1213A-04SO
商品编号: C894502
商品封装: SC-74
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

CM1213A-04SO专为需要极小电容负载的电子元件或子系统提供静电放电（ESD）保护而设计。该器件非常适合保护具有高数据和时钟速率的系统，或用于需要低电容负载的电路。每个ESD通道由一对串联二极管组成，可将正或负ESD电流脉冲导向正（V_P）或负（V_N）电源轨。V_P和V_N之间嵌入了一个齐纳二极管，具有两个优点。首先，它可保护V_CC轨免受ESD冲击；其次，它无需使用旁路电容来吸收接地的正ESD冲击。该器件可根据IEC 61000 - 4 - 2标准防护高达8 kV的ESD脉冲。该器件特别适合保护使用高速端口的系统，如USB 2.0、IEEE1394（Firewire、iLink）、串行ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD - RW驱动器和其他需要在小封装尺寸下实现极低负载电容和ESD保护的应用中的相应端口。

商品特性

四路ESD保护
提供符合IEC61000 - 4 - 2 4级标准的ESD保护
±8 kV接触放电
典型通道输入电容低至0.85 pF
电容随温度和电压的变化极小
典型通道输入电容匹配度为0.02 pF，非常适合差分信号
齐纳二极管可保护电源轨，无需外部旁路电容
每个I/O引脚可承受超过1000次ESD冲击
适用于汽车及其他需要独特产地和控制变更要求的应用的SZ前缀型号；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
这些器件无铅且符合RoHS标准

应用领域

台式电脑、笔记本电脑和外设中480 Mbps的USB2.0端口
400 Mbps/800 Mbps的IEEE1394 Firewire端口
笔记本电脑、机顶盒、数字电视、液晶显示器中的DVI端口、HDMI端口
台式电脑和硬盘驱动器中的串行ATA端口
PCI Express端口
通用高速数据线ESD保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	10V

	属性	参数值
	击穿电压	6V
	工作温度	-40℃~+85℃@(Ta)
	类型	ESD
