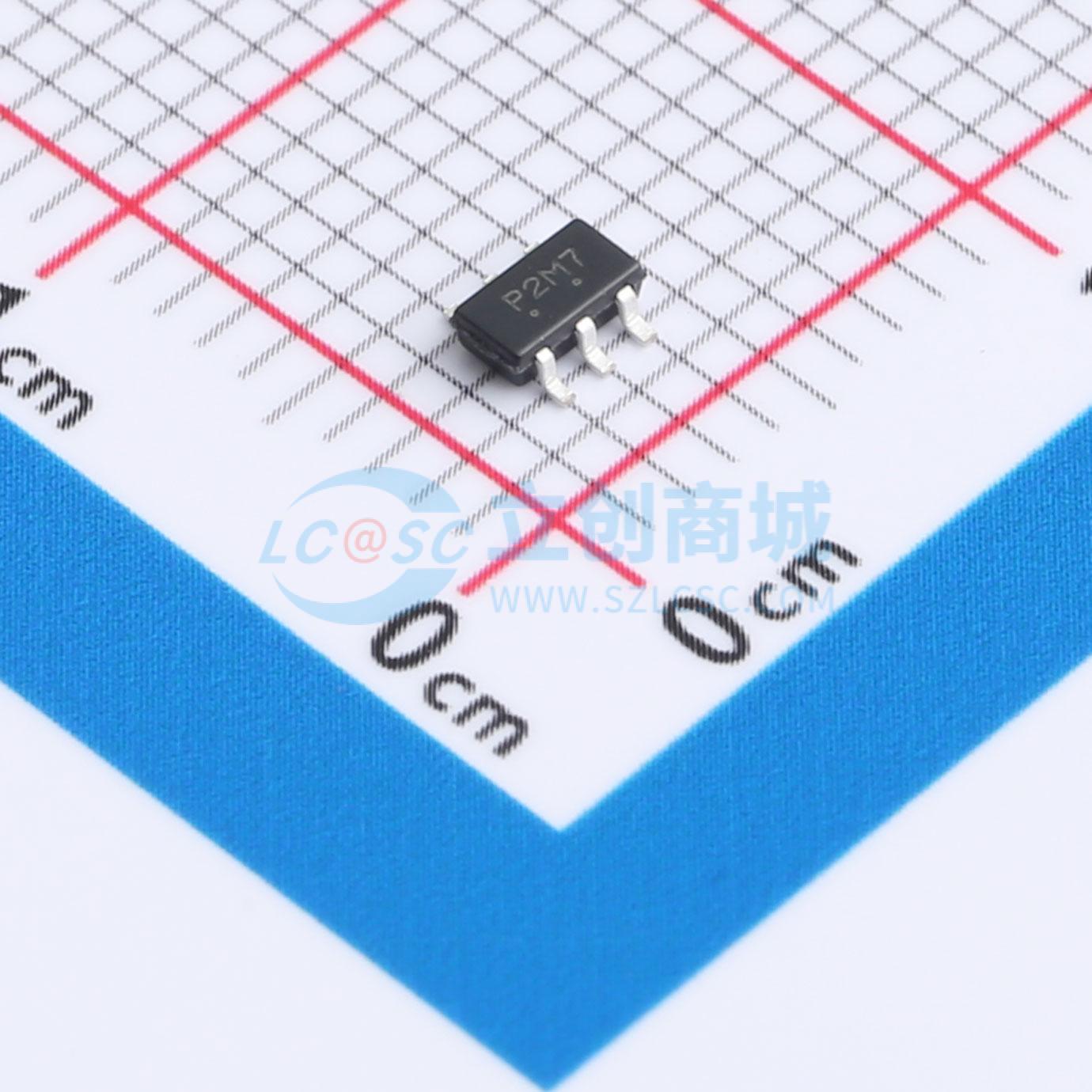

温馨提醒：图片仅供参考，商品以实物为准
SNUP2114UCMR6T1G
ESD 5V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NUP2114浪涌保护器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和高等级的ESD保护使该器件非常适合用于USB 2.0应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SNUP2114UCMR6T1G
- 商品编号
- C894418
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
NUP2114浪涌保护器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和高级别的ESD保护使该器件非常适合用于USB 2.0应用。
商品特性
- 低电容0.8 pF
- 低钳位电压
- 耐受电压：5 V
- 低泄漏电流
- 按照人体模型达到3B级（超过8 kV）、按照机器模型达到C级（超过400 V）的ESD等级
- 符合以下IEC标准保护要求：IEC 61000-4-2 4级ESD保护
- UL可燃性等级为94 V-0
- 适用于汽车及其他有独特场地和控制变更要求的应用的S前缀型号；符合AEC-Q101标准且可提供生产件批准程序（PPAP）文件
- 这些器件无铅、无卤/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- 高速通信线路保护
- USB 2.0高速数据线和电源线保护
- 显示器和平板显示器
- MP3播放器
- 千兆以太网
- 笔记本电脑
- 数字视频接口（DVI）和高清多媒体接口（HDMI）
