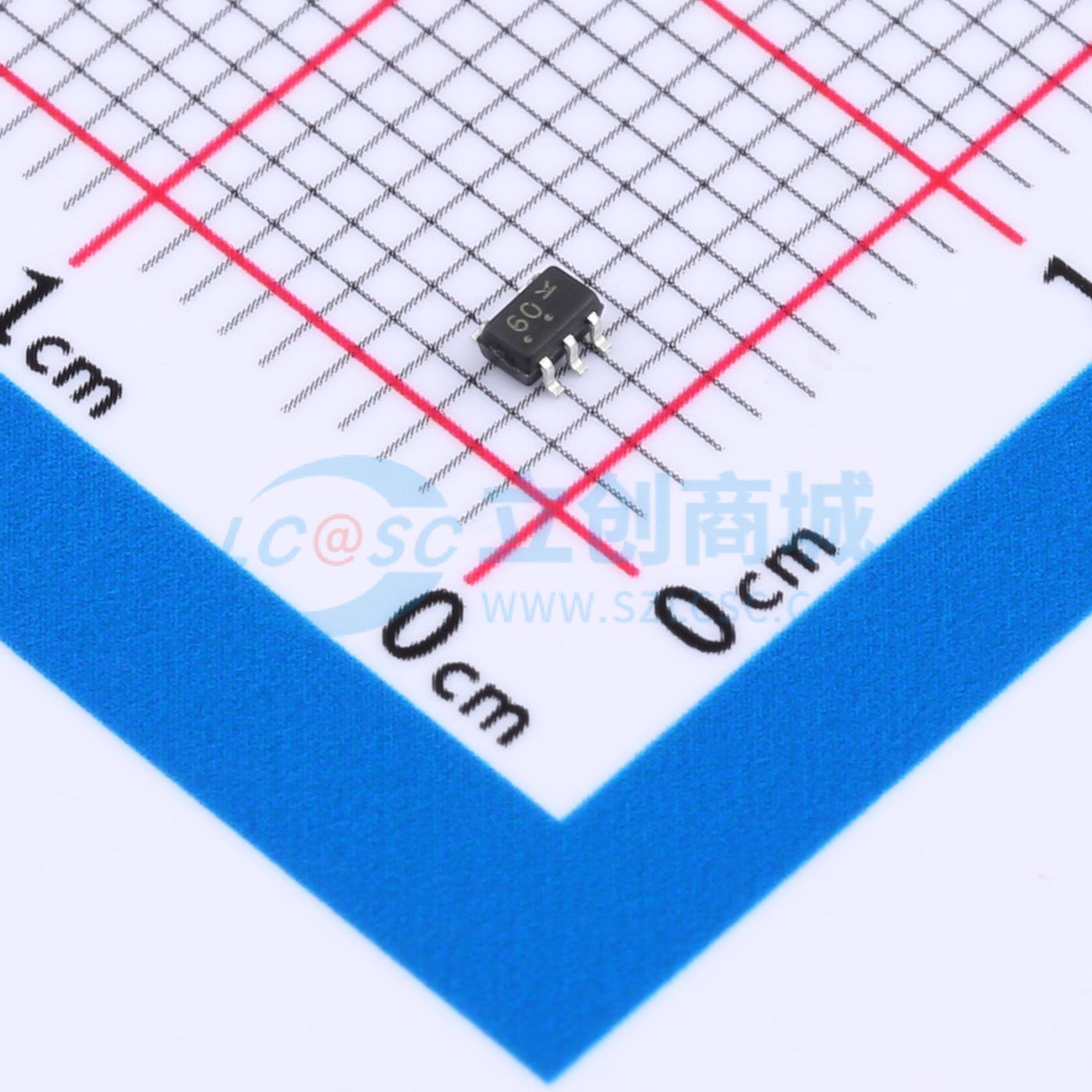

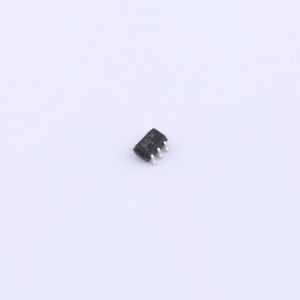

SMF05T1G
单向ESD 5V截止 峰值脉冲电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款四路单片硅过压抑制器专为需要瞬态电压保护功能的应用而设计。它适用于对静电放电（ESD）敏感的设备，如计算机、打印机、手机、医疗设备等应用场景。其四路结共阳极设计仅用一个封装即可保护四条独立线路。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SMF05T1G
- 商品编号
- C894328
- 商品封装
- SC-88A-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
这款四路单片硅过压抑制器专为需要瞬态电压保护功能的应用而设计。它适用于静电放电敏感设备，如计算机、打印机、手机、医疗设备等应用场景。其四路结共阳极设计仅用一个封装即可保护四条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- SC-88A封装支持四种独立的单向配置
- 低泄漏电流：在5 V电压下小于5 μA
- 击穿电压：在1 mA电流下为6.1 V - 7.2 V
- 低电容（典型值90 pF）
- 符合IEC61000-4-2标准的保护
- 提供无铅封装
应用领域
-计算机-打印机-手机-医疗设备
