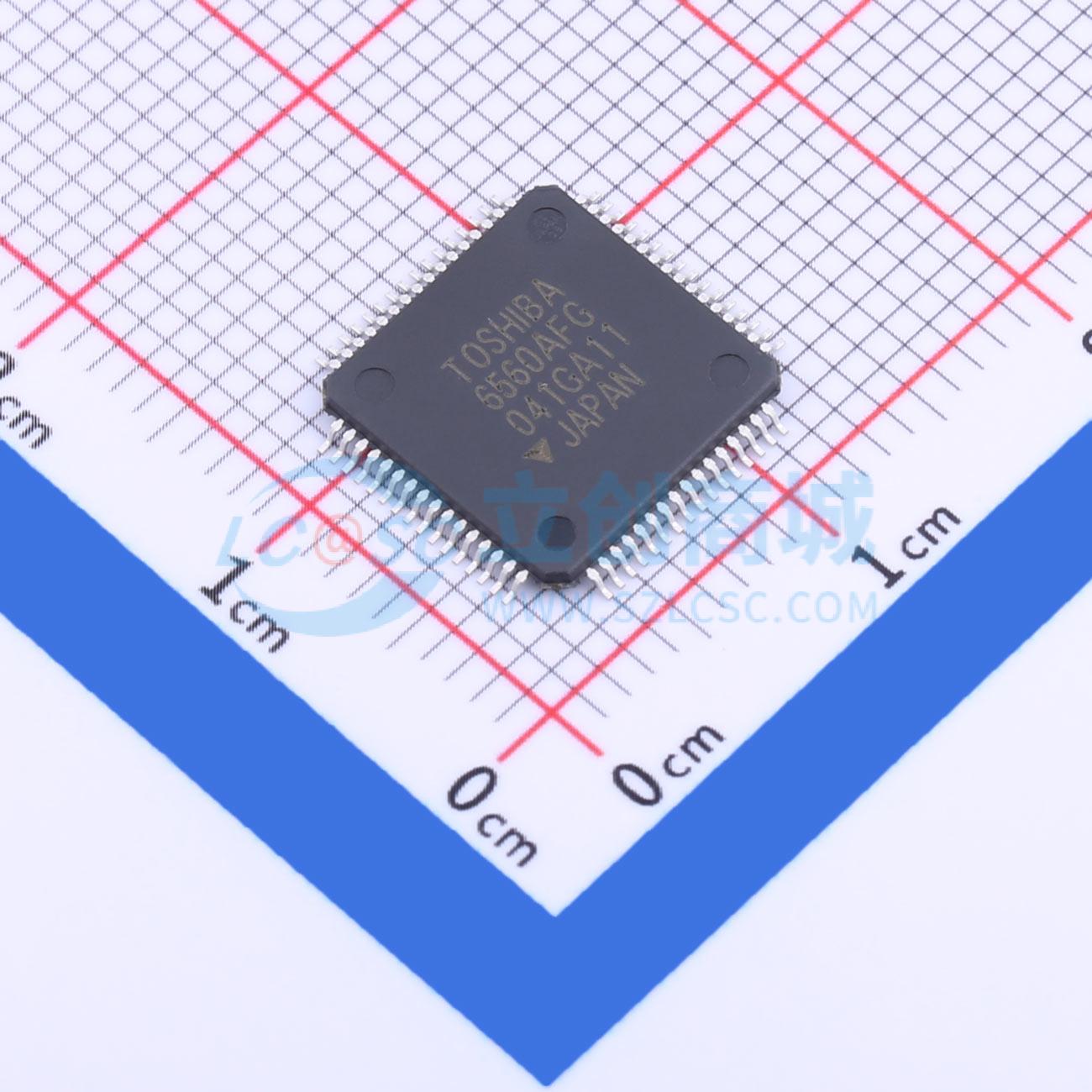

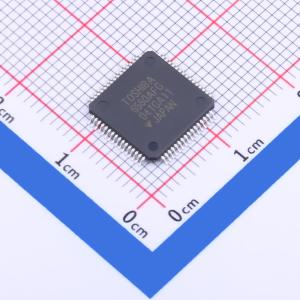

TB6560AFG(O,8)
TB6560AFG(O,8)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB6560AHQ/AFG 是为双极步进电机正弦Input 微步控制器而设计的PWM 斩波式步进电机驱动IC，可用于需要使用2相、1 - 2 相、2W1 - 2 相和4W1 - 2 相励磁方式的应用上。它仅使用一个时钟信号，以低振动和高性能提供正向和反向驱动给两相双极步进电机。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB6560AFG(O,8)
- 商品编号
- C840439
- 商品封装
- HQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 3.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~5.5V | |
| 电机驱动电压(Vm) | 4.5V~34V | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 导通电阻 | 700mΩ | |
| 工作温度 | -30℃~+85℃ |
商品概述
TB6560AHQ/AFG 是为双极步进电机正弦Input 微步控制器而设计的PWM 斩波式步进电机驱动IC，可用于需要使用2相、1 - 2 相、2W1 - 2 相和4W1 - 2 相励磁方式的应用上。它仅使用一个时钟信号，以低振动和高性能提供正向和反向驱动给两相双极步进电机。
商品特性
- 单芯片电机驱动，用于步进电机的正弦微步控制
- 使用BiCD 工艺的高Outputs 耐压：Ron（上下总和） = TB6560AHQ：0.6Ω（典型）TB6560AFG：0.7Ω（典型）
- 正向和反向旋转
- 可选相励磁模式（2 相、1 - 2 相、2W1 - 2 相和4W1 - 2 相）
- 高Outputs 耐压：VDSS = 40V
- 高Outputs 电流：IOUT = TB6560AHQ：3.5A（峰值）TB6560AFG：2.5A（峰值）
- 封装：HZIP25 - P - 1.27HQFP64 - P - 1010 - 0.50
- Input 端内部下拉电阻器：100kΩ（典型值）
- Outputs 监控端口：Mo 电流（IMO（最大值） = 1mA）
- ／RESET 和使能端口
- 过热保护(TSD)
