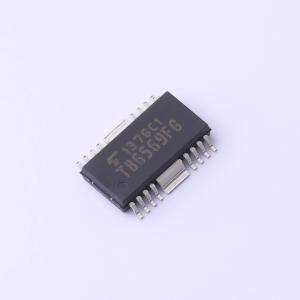

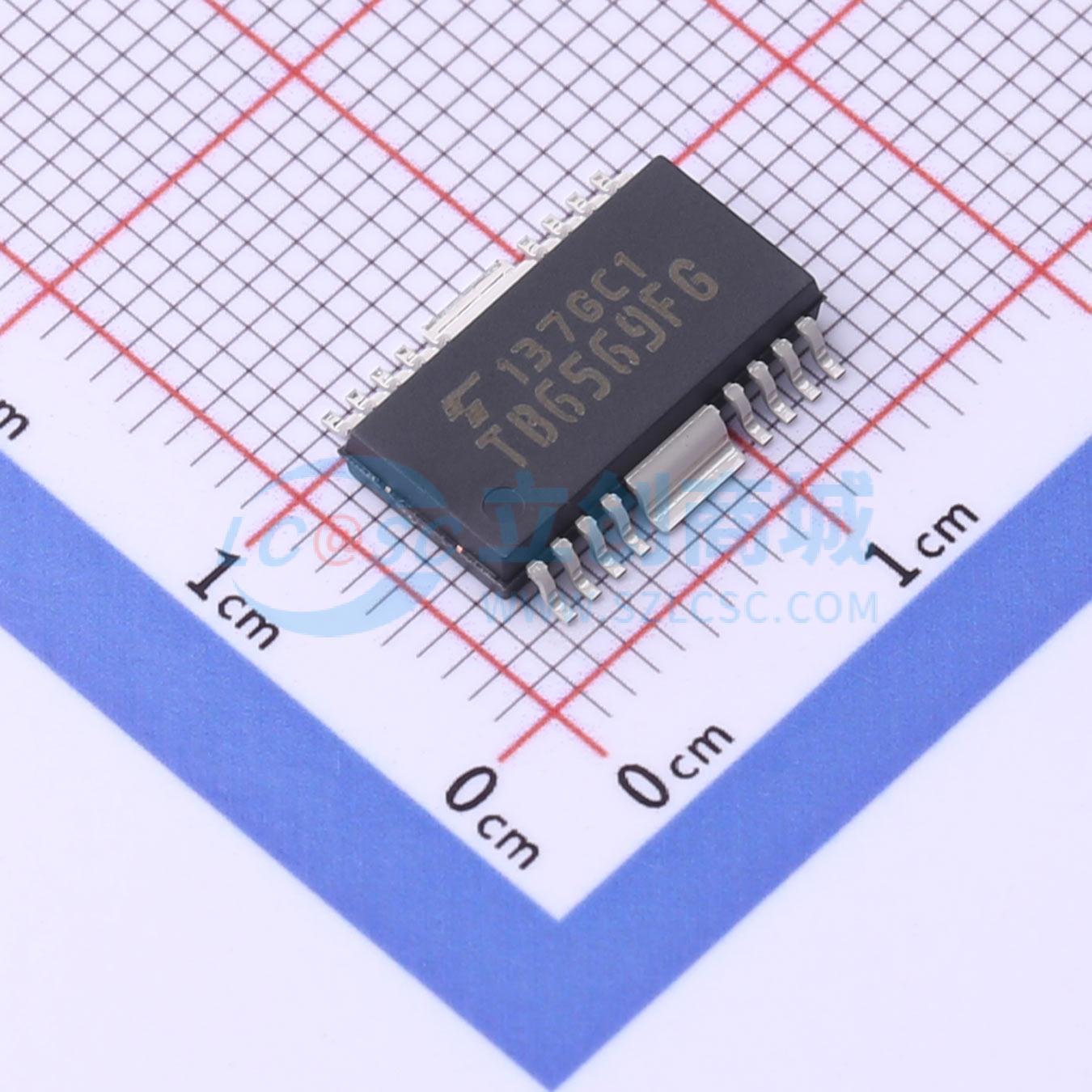

TB6569FG(O,8,EL)
TB6569FG(O,8,EL)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带有MOS输出晶体管的全桥直流电机驱动器。低导通电阻MOS工艺和PWM控制可实现高热效率驱动直流电机。可通过IN1和IN2选择四种运行模式：顺时针（CW）、逆时针（CCW）、短制动和停止。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB6569FG(O,8,EL)
- 商品编号
- C840440
- 商品封装
- HSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.66克(g)
商品参数
参数完善中
商品概述
TB6569FG/FTG是一款采用MOS输出晶体管的全桥直流电机驱动器。 低导通电阻MOS工艺和PWM控制可实现高热效率的直流电机驱动。 可通过IN1和IN2选择四种运行模式：顺时针（CW）、逆时针（CCW）、短路制动和停止。
商品特性
- 电源电压：50 V（最大值）
- 输出电流：4.5 A（最大值）
- 直接PWM控制
- PWM恒流控制
- 顺时针/逆时针/短路制动/停止模式
- 过流关断电路（ISD）
- 过流检测阈值控制
- 过流检测时间控制
- 过压关断电路（VSD）
- 热关断电路（TSD）
- 欠压锁定电路（UVLO）
- 防止直通电流的死区时间
- TB6569FTG：重量：0.07 g（典型值）
