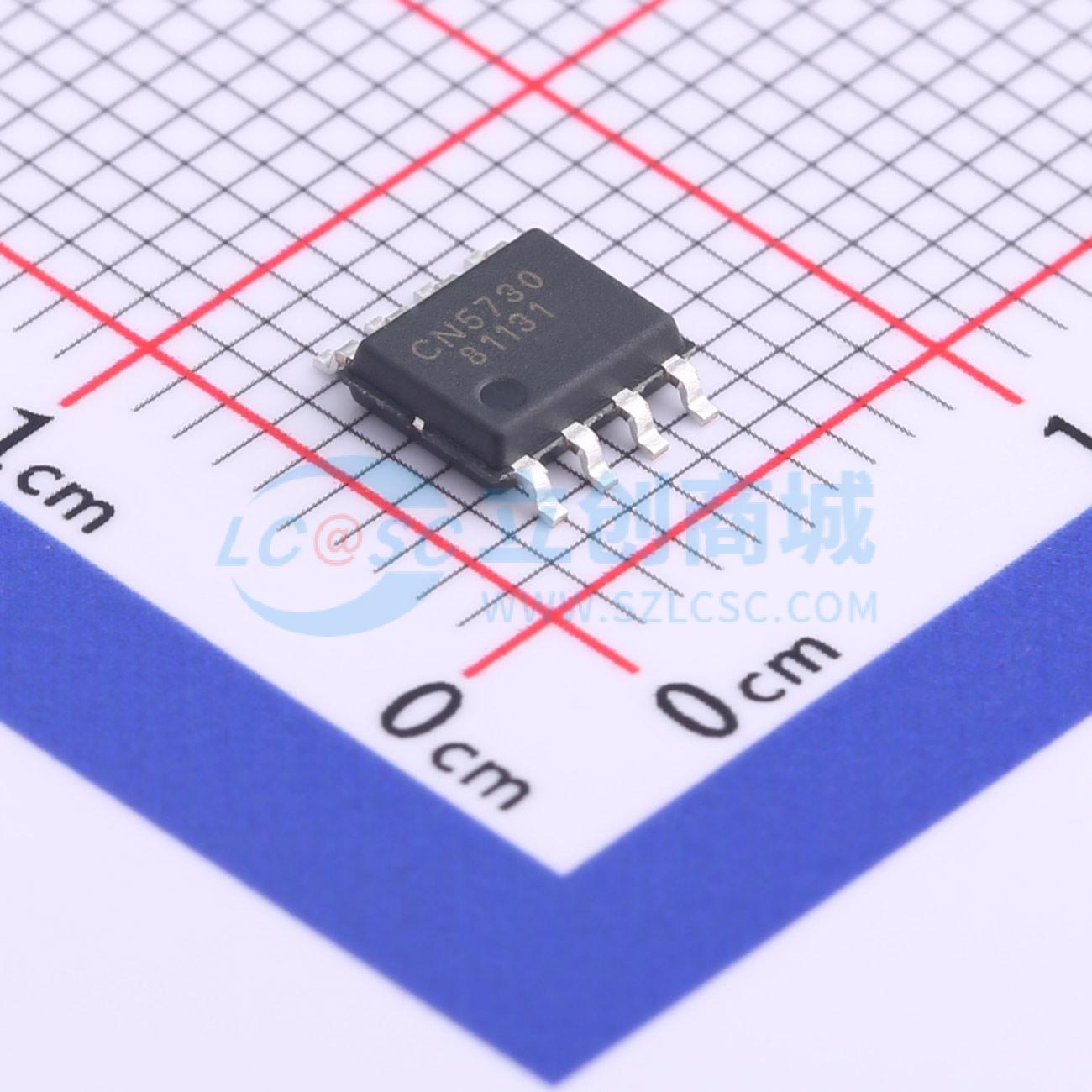

CN5730
多功能高亮度发光二极管(LED)驱动集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CN5730是能够对高亮度发光二极管 (LED)提供高达1.5A的电流调制集成电路。CN5730内部还集成有振荡器电路和状态寄存器，在按键输入管脚和定时电容连接管脚的配合下，可以控制LED在关断、强光、弱光和爆闪四个状态中的三个或四个状态之间依次循环。在弱光状态，LED电流是强光状态LED电流的36.5%。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN5730
- 商品编号
- C840502
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.85V~6V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 1.5A | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
CN5730是能够对高亮度发光二极管 (LED)提供高达1.5A的电流调制集成电路。CN5730内部还集成有振荡器电路和状态寄存器，在按键输入管脚和定时电容连接管脚的配合下，可以控制LED在关断、强光、弱光和爆闪四个状态中的三个或四个状态之间依次循环。在弱光状态，LED电流是强光状态LED电流的36.5%。
CN5730还具有温度调制功能，当由于环境温度过高，散热不良或者LED管脚到地短路而导致CN5730的结温达到135℃时，CN5730芯片内部的功率管理单元自动降低LED管脚的输出电流，使得芯片的温度不再上升。这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或者外部元器件。
商品特性
- 工作电压范围：2.85V 到 6V
- 工作模式：关断，强光，弱光，爆闪四个状态循环；关断，强光，弱光三个状态循环；关断，强光，爆闪三个状态循环
- 芯片内部集成有功率晶体管
- 低压差：0.4V@1.5A
- LED 管脚输出电流可达1.5A
- 输出电流精度：± 5%
- 芯片温度调制功能
- 工作的环境温度范围：-40℃ 到 85℃
- 采用散热增强型8 管脚的SOP8 封装
- 产品无铅，满足rohs，无卤素
应用领域
- 手电筒
- 高亮度发光二极管(LED)驱动
- 发光二极管(LED)头灯
- 应急灯及照明灯具
