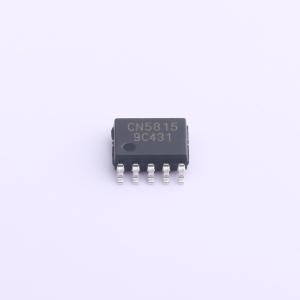

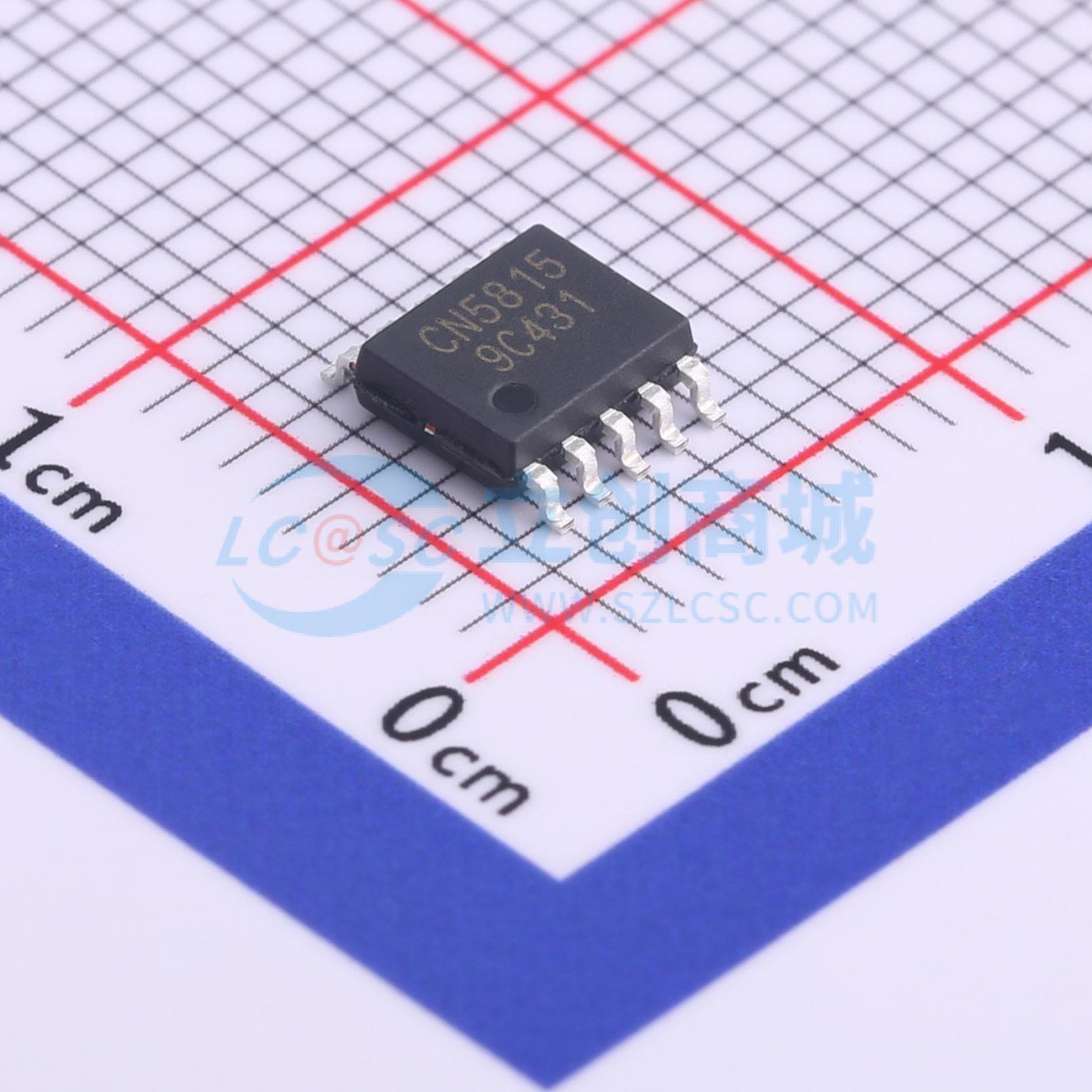

温馨提醒：图片仅供参考，商品以实物为准
CN5815
宽输入电流模式升压高亮度LED驱动集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CN5815是一款固定频率电流模式PWM控制器，用于升压型高亮度LED驱动。CN5815输入电压范围为4.5V到32V，驱动外部N沟道场效应晶体管(MOSFET)，LED电流通过外部电流检测电阻设置。 CN5815内部集成有基准电压源单元，误差放大器，330KHz振荡器，斜坡补偿发生器，电流模式PWM控制单元，电感过流保护电路，LED亮度调整单元，芯片关断单元，软启动电路和栅极驱动电路等模块。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN5815
- 商品编号
- C840503
- 商品封装
- SSOP-10-150mil
- 包装方式
- 编带
- 商品毛重
- 0.162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~32V | |
| 开关频率 | 330kHz | |
| 通道数 | 1 | |
| 输出电流 | 800mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 10% |
商品概述
CN5815是一款固定频率电流模式PWM控制器，用于升压型高亮度LED驱动。CN5815输入电压范围为4.5V到32V，驱动外部N沟道场效应晶体管(MOSFET)，LED电流通过外部电流检测电阻设置。 CN5815内部集成有基准电压源单元，误差放大器，330KHz振荡器，斜坡补偿发生器，电流模式PWM控制单元，电感过流保护电路，LED亮度调整单元，芯片关断单元，软启动电路和栅极驱动电路等模块。 CN5815采用电流模式PWM控制，改善了瞬态响应特性，简化了频率补偿网络。内置的软启动电路有效降低了上电时的浪涌电流。 其它功能包括芯片关断功能，过压保护，LED亮度调整，内置5V电压调制器和斜坡补偿等。 CN5815采用10管脚SSOP封装。
商品特性
- 恒流高亮度LED驱动
- LED电流通过外部电阻设置
- LED电流精度±10%
- 峰值电流控制模式
- 输入电压范围4.5V到32V
- 开关频率：330kHz
- PWM亮度调整
- 每个周期电感电流限制
- 内部斜坡产生电路
- 内部软启动电路
- 内置+5V电压调制单元
- 低关断电流
- 工作环境温度范围：-40°C到85°C
- 采用10管脚SSOP封装
- 产品无铅，满足Rohs，不含卤素
应用领域
- 高亮度LED照明
- 手电筒
- 建筑物和街道照明
- 恒流源应用
- 便携式装置
