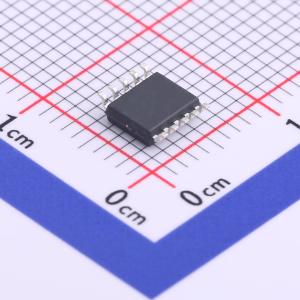

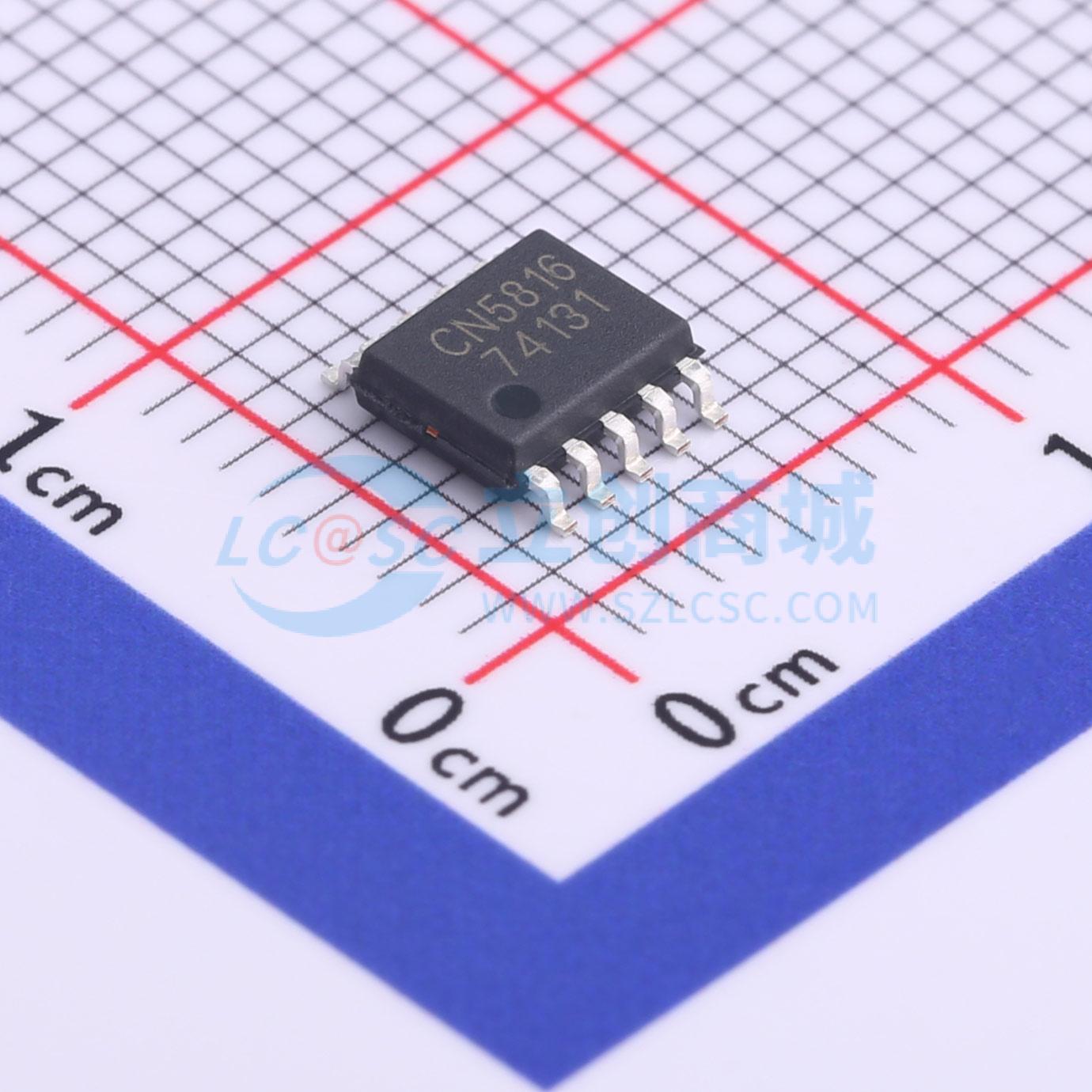

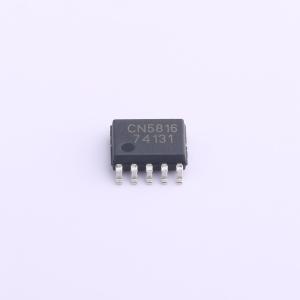

CN5816

降压，升降压宽输入高亮度LED驱动集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CN5816是电流模式固定频率PWM降压或升降压高亮度LED驱动集成电路。输入电压范围是4.5V至32V，外围元器件少，应用简单灵活。内部包括带隙基准电压，330KHz的振荡器，电流模式控制单元，芯片关断电路，软启动电路和栅极驱动电路等。电流控制模式提高了系统的瞬态响应，简化了回路补偿。芯片内部的软启动电路减小了上电时的浪涌电流。其他功能包括芯片关断功能，输出过压保护功能，内置5V电压调制器和斜坡补偿等。采用10管脚SSOP封装。
品牌名称: CONSONANCE(上海如韵)
商品型号: CN5816
商品编号: C840504
商品封装: SSOP-10-150mil
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

CN5816是电流模式固定频率PWM降压或升降压高亮度LED驱动集成电路。输入电压范围是4.5V至32V，外围元器件少，应用简单灵活。内部包括带隙基准电压，330KHz的振荡器，电流模式控制单元，芯片关断电路，软启动电路和栅极驱动电路等。电流控制模式提高了系统的瞬态响应，简化了回路补偿。芯片内部的软启动电路减小了上电时的浪涌电流。其他功能包括芯片关断功能，输出过压保护功能，内置5V电压调制器和斜坡补偿等。采用10管脚SSOP封装。

商品特性

峰值电流模式LED电流调制
输入电压范围：4.5V到32V
降压或升降压LED驱动
开关频率：330kHz
高端电流检测
电流调制阈值：120毫伏
每个周期电感电流限制功能
内部斜坡补偿功能
可设置的过压保护阈值
内部软启动电路
内置5V电压调制器
极低关断电流
工作温度范围：-40°C至85°C
采用SSOP - 10封装
产品无铅，满足Rohs，不含卤素

应用领域

高亮度LED照明
台灯及室内照明
建筑物及路灯照明
工业照明
背光应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~32V
	开关频率	330kHz
	通道数	1
	调光	PWM

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)
	拓扑结构	降压-升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置
