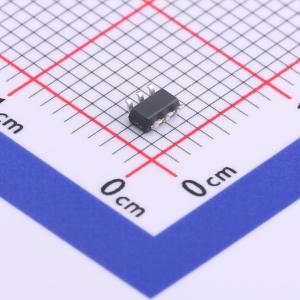

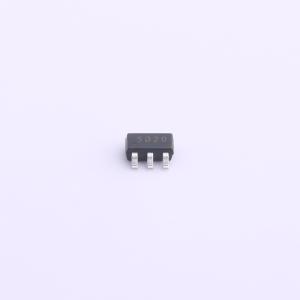

CN5820
高端电流检测开关式高亮度LED驱动集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CN5820是一款工作于4V到28V的降压型恒流高亮度LED驱动集成电路。芯片内部包括低电压保护电路，高精度电压基准源，5V电压调制单元，调光单元，高速电压比较器和栅极驱动电路等，最高工作频率可达1MHz。LED电流通过一个外部高端电流检测电阻设定，电流精度可达5%。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN5820
- 商品编号
- C840505
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4V~28V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 5% |
商品概述
CN5820是一款工作于4V到28V的降压型恒流高亮度LED驱动集成电路。芯片内部包括低电压保护电路，高精度电压基准源，5V电压调制单元，调光单元，高速电压比较器和栅极驱动电路等，最高工作频率可达1MHz。LED电流通过一个外部高端电流检测电阻设定，电流精度可达5%。LED电流纹波为20%。 DIM管脚可以实现LED亮度调整功能，调光方式可以是PWM调光，也可以是模拟调光。 CN5820特别适合宽输入电压范围的应用。由于采用滞环控制方式，CN5820对负载瞬变具有非常快的响应速度，对输入电压具有较高的抑制比。
商品特性
- 工作电压范围：4V到28V
- 高端电流检测
- 可以采用PWM调光或模拟调光方式
- PWM调光频率最高20kHz
- 滞环控制：响应速度快，无需补偿
- 高达1MHz工作频率
- 恒流输出，±5%电流精度
- 高达25W输出功率
- 5V，5mA内部稳压器
- 工作温度范围：-40℃到85℃
- 6管脚SOT23封装
- 产品无铅，满足rohs指令要求，不含卤素
应用领域
- 建筑，工业，环境照明
- 汽车尾灯，雾灯，RCL，DRL
- MR16及其他LED灯
- 指示灯，应急灯
- 手电筒
