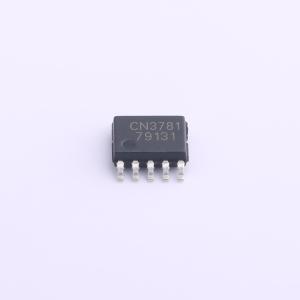

CN3781

兼容USB接口4A单节锂电池充电管理

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CN3781 是 PWM 降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。CN3781 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，CN3781 将电池电压调制在 4.2V，也可以通过一个外部电阻向上调整；在恒流充电模式，充电电流通过一个外部电阻设置。
品牌名称: CONSONANCE(上海如韵)
商品型号: CN3781
商品编号: C840498

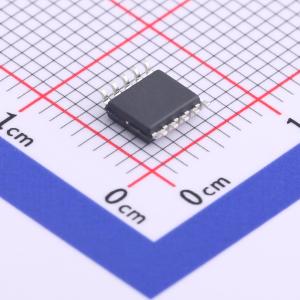

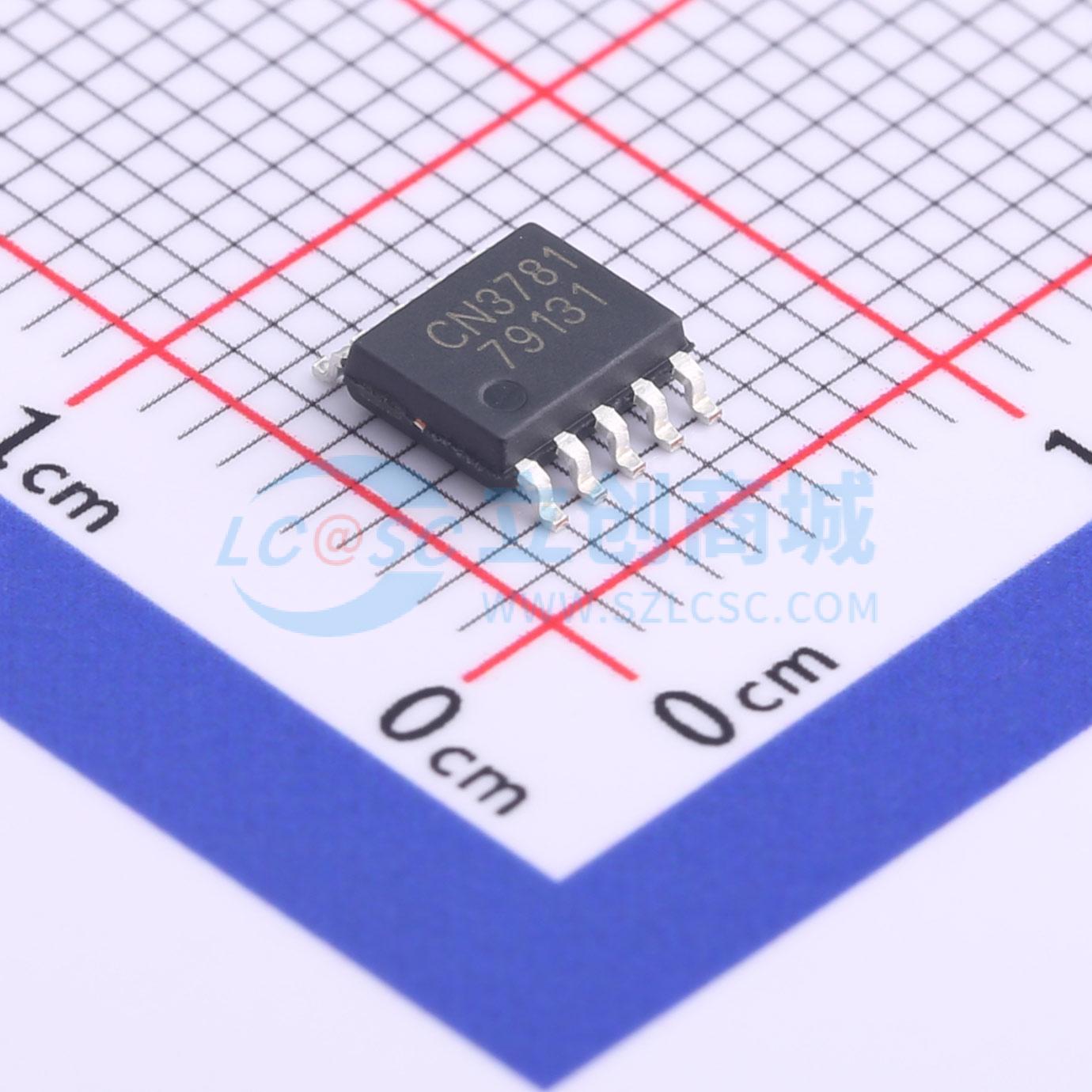

商品封装: SSOP-10-150mil
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

CN3781 是 PWM 降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。CN3781 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，CN3781 将电池电压调制在 4.2V，也可以通过一个外部电阻向上调整；在恒流充电模式，充电电流通过一个外部电阻设置。内部的自适应电路能够根据输入电源的电流输出能力自动调整充电电流，用户不需要考虑最坏情况，可最大限度地利用各种输入电源的电流输出能力，非常适合利用 USB 接口等电流输出能力有限的电源供电的应用。

对于深度放电的锂电池，当电池电压低于恒压充电电压的 66.5% (典型值)时，CN3781 用所设置的恒流充电电流的 17.5% 对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的 16% 时，充电结束。在充电结束状态，如果电池电压下降到恒压充电电压的 95.5% ，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3781 自动进入睡眠模式。

其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等。

CN3781 采用 10 管脚 SSOP 封装。

商品特性

内部的自适应电路能够根据输入电源的电流输出能力自动调整充电电流
可利用 USB 接口等电流输出能力有限的电源对锂电池充电
宽输入电压范围：4.83V 到 28V
对单节锂电池完整的充电管理
充电电流可达 4A
PWM 开关频率：300KHz
恒压充电电压可用电阻向上调整
恒压充电电压精度： ±1%
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
自动再充电功能
充电状态和充电结束状态指示
软启动功能
电池端过压保护
工作环境温度： -40°C 到 +85°C
采用 10 管脚 SSOP 封装
产品无铅，满足 Rohs，不含卤素

应用领域

移动电源
手持设备
备用电池应用
便携式工业和医疗仪器
电动工具
独立电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.83V~28V
	最大充电电流	4A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	15uA
