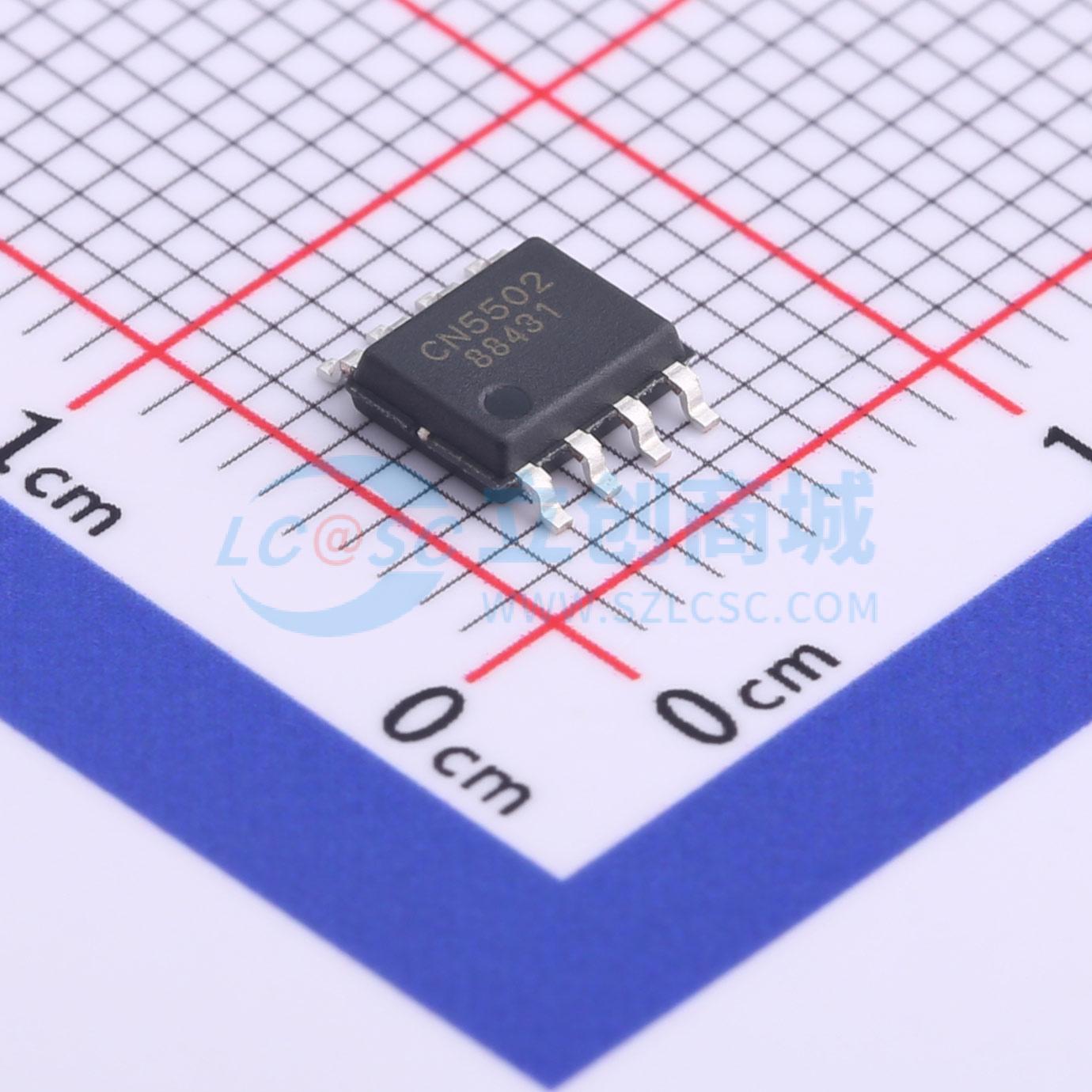

温馨提醒：图片仅供参考，商品以实物为准
CN5502
可用模拟和PWM信号调光的高压线性LED驱动集成电路
- 描述
- CN5502是工作于4V到32V的恒流输出集成电路，能够向一路或多路高亮度LED提供达1安培的电流。CN5502通过一个与LED串连的电流检测电阻设置LED电流。调光控制输入管脚和芯片内部的130Hz PWM信号产生电路允许使用模拟和PWM信号进行调光，模拟信号调光可以实现剧院调光效果。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN5502
- 商品编号
- C840501
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4V~32V | |
| 开关频率 | 100Hz~160Hz | |
| 通道数 | 1 | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
CN5502是工作于4V到32V的恒流输出集成电路，能够向一路或多路高亮度LED提供达1安培的电流。CN5502通过一个与LED串连的电流检测电阻设置LED电流。调光控制输入管脚和芯片内部的130Hz PWM信号产生电路允许使用模拟和PWM信号进行调光，模拟信号调光可以实现剧院调光效果。CN5502内部集成有高压MOS晶体管，减少了外部元器件的数目，LED电流精度达±5%，非常适合高输入电压驱动高亮度LED发光的应用。CN5502的EQ管脚能够在多个CN5502并联使用时起到电流均衡的作用。其它功能包括5V稳压输出和热调制等。CN5502采用散热能力增强型的8管脚SOP封装和8管脚DFN封装。
CN5502是一款高压输入大电流输出的恒流集成电路，可以向一串或多串LED提供高达1安培的电流。CN5502的工作电压范围是 +4V到 +32V，非常适合汽车电子等应用。
CN5502提供一个 +5V的稳压输出，最大输出电流达3毫安，可用来为外部电路供电。在多个CN5502并联使用驱动多串LED时，EQ管脚可以用来均衡不同CN5502的输出电流。另外，CN5502采用热调制功能，而不是热保护功能。如果CN5502的LED管脚和CS管脚的压差比较大，或者LED电流比较大，或者以上两种情况同时存在，CN5502的温度会上升，当CN5502的硅片温度上升到 125℃时，芯片内部的热调制电路开始动作，LED电流被减小以保持CN5502的温度不再上升。
CN5502采用负反馈回路控制LED电流。电流检测电阻 R_CS两端的电压被送到芯片内部的误差放大器，放大后的信号驱动芯片内部的MOS晶体管，所以LED电流是由CS管脚到地之间的电阻设定的。
DIM管脚和芯片内部130Hz PWM信号产生电路可实现模拟信号和PWM信号调光，采用模拟信号调光可实现剧院调光效果。
商品特性
- 工作电压范围：4V 到 32V
- 可设置的LED 电流达1A
- 芯片内部集成有130Hz PWM 信号产生电路
- 可用模拟和PWM 信号实现LED 亮度控制，可实现剧院调光效果
- 外部PWM 信号频率范围： 80Hz 到 400Hz
- 内置32V，持续电流达1A 的功率MOS 晶体管，最大电流1.5A(典型值)
- LED 电流检测电压150 毫伏，降低了功耗
- LED 电流精度： ±5%
- 高压芯片使能输入端，可作为调光端口
- 为多个CN5502 并联使用的电流均衡功能
- 热调制功能
- 工作环境温度范围：-40℃ to 85℃
- 采用散热能力增强型的8管脚SOP封装和8管脚DFN封装产品无铅，满足rohs指令要求，无卤素
应用领域
- 独立照明系统
- 汽车内部和外部照明
- 导航照明
- 仪表和医疗设备应用
- 招牌，交通信号灯等应用
