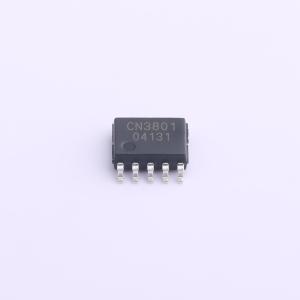

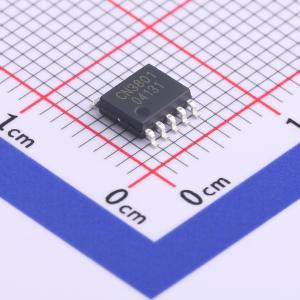

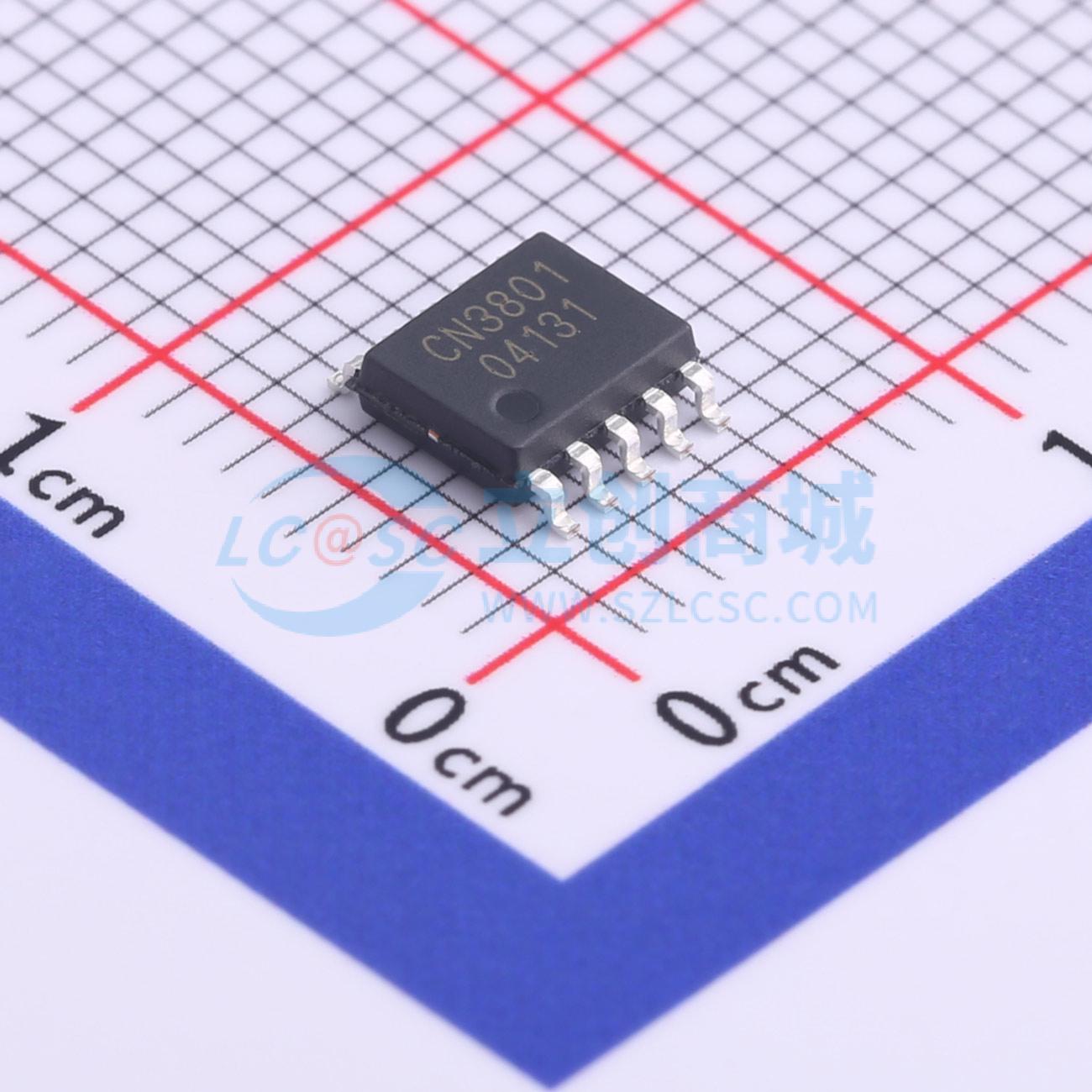

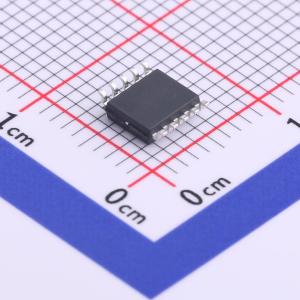

CN3801
具有太阳能电池最大功率点跟踪功能的单节磷酸铁锂电池充电管理集成电路
- 描述
- CN3801是一款可使用太阳能板供电的PWM降压型单节磷酸铁锂电池充电管理集成电路，具有涓流，恒流和恒压充电模式。恒流充电电流由CSP管脚和BAT管脚之间的电流检测电阻RCS设置。在恒压充电模式，恒压充电电压为3.625V，精度为40mV。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN3801
- 商品编号
- C840499
- 商品封装
- SSOP-10-150mil
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~28V | |
| 最大充电电流 | 4A | |
| 充电饱和电压 | 3.625V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 磷酸铁锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 15uA |
商品概述
CN3801是一款可使用太阳能板供电的PWM降压型单节磷酸铁锂电池充电管理集成电路，具有涓流，恒流和恒压充电模式。恒流充电电流由CSP管脚和BAT管脚之间的电流检测电阻RCS设置。在恒压充电模式，恒压充电电压为3.625V，精度为40mV。 当输入电源的电流输出能力降低时，CN3801内部电路能够自动跟踪太阳能板的最大功率点，用户不需要考虑最坏情况，可最大限度地利用太阳能板的输出功率，非常适合利用太阳能板供电的应用。 当VCC管脚电压大于低电压锁存阈值，大于电池电压并且MPPT管脚电压大于1.23V时，CN3801正常工作。如果电池电压低于涓流充电阈值，充电器自动进入涓流充电模式，此时充电电流为所设置的恒流充电电流的17.5%。当电池电压大于涓流充电阈值，充电器进入恒流充电模式，此时充电电流由内部的120mV基准电压和一个外部电阻RCS设置，即充电电流为120mV/RCS。当电池电压继续上升接近恒压充电电压时，充电器进入恒压充电模式，充电电流逐渐减小。在充电状态，漏极开路输出 管脚内部的晶体管导通，输出低电平，以指示充电状态。当充电电流减小到恒流充电电流的16%时，充电结束，DRV管脚输出高电平。漏极开路输出 管脚内部的晶体管关断，输出为高阻态；另一个漏极开路输出 管脚内部的晶体管导通，输出低电平，以指示充电结束状态。 在充电结束状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再充电阈值，那么也将自动开始新的充电周期。 CN3801采用恒电压法跟踪太阳能电池最大功率点，最大功率点电压通过两个电阻分压后反馈到MPPT管脚，在最大功率点跟踪状态，MPPT管脚电压被调制在1.205V。 当输入电压掉电时，CN3801自动进入睡眠模式，内部电路被关断。 CN3801内部还有一个过压比较器，当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时，如果BAT管脚电压上升到恒压充电电压的1.07倍时，过压比较器动作，关断片外的P沟道MOS场效应晶体管，充电器暂时停止，直到BAT管脚电压回复到恒压充电电压的1.02倍以下。在某些情况下，比如在电池没有连接到充电器上，或者电池突然断开，BAT管脚的电压可能会达到过压保护阈值，此为正常现象。
商品特性
- 其它功能包括输入低电压锁存，电池端过压保护和充电状态指示等
- 采用10管脚SSOP封装
应用领域
- 手持设备
- 应急灯具
- 备用电池应用
- 便携式工业和医疗仪器
- 电动工具
- 独立电池充电器
- 太阳能板最大功率点跟踪功能
