温馨提醒：图片仅供参考，商品以实物为准

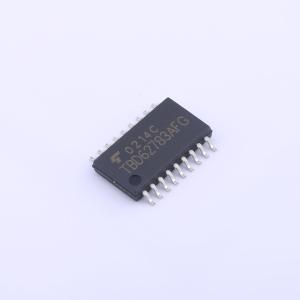

TBD62783AFG(Z,EL)
8通道源型DMos晶体管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：8 电路内置。 高电压：VOUT = 50V（最大值）。 高电流：IOUT = -500mA（每通道最大值）。 输入电压（输出开启）：2.0V（最小值）。 输入电压（输出关闭）：0.6V（最大值）。 封装：PG 型 P-DIP18-300-2.54-001；FG 型 SOP18-P-375-1.27；FNG 型 SSOP18-P-225-0.65；FVG 型 P-SOP18-0812-1.27-001
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TBD62783AFG(Z,EL)
- 商品编号
- C840444
- 商品封装
- SOP-18-300mil
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输入电流(on) | 0.1mA | |
| 输入电流(off) | 1uA | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 1uA |
商品概述
TBD62783A系列是具有8路电路的DMOS晶体管阵列。每个输出端均内置用于切换感性负载的钳位二极管。
商品特性
- 内置8路电路
- 高电压：VoUT = 50 V（最大值）
- 大电流：|Iour| = -500 mA（每通道最大值）
- 输入电压（输出导通）：2.0 V（最小值）
- 输入电压（输出关断）：0.6 V（最大值）
- 封装：PG型P-DIP18 - 300 - 2.54 - 001、FG型SOP18 - P - 375 - 1.27、FNG型SSOP18 - P - 225 - 0.65、FWG型P - SOP18 - 0812 - 1.27 - 001
