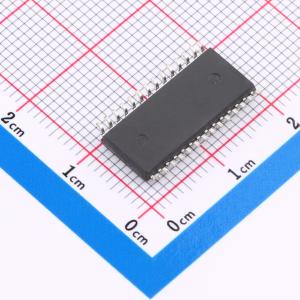

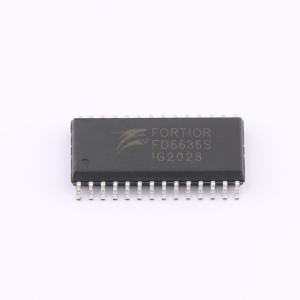

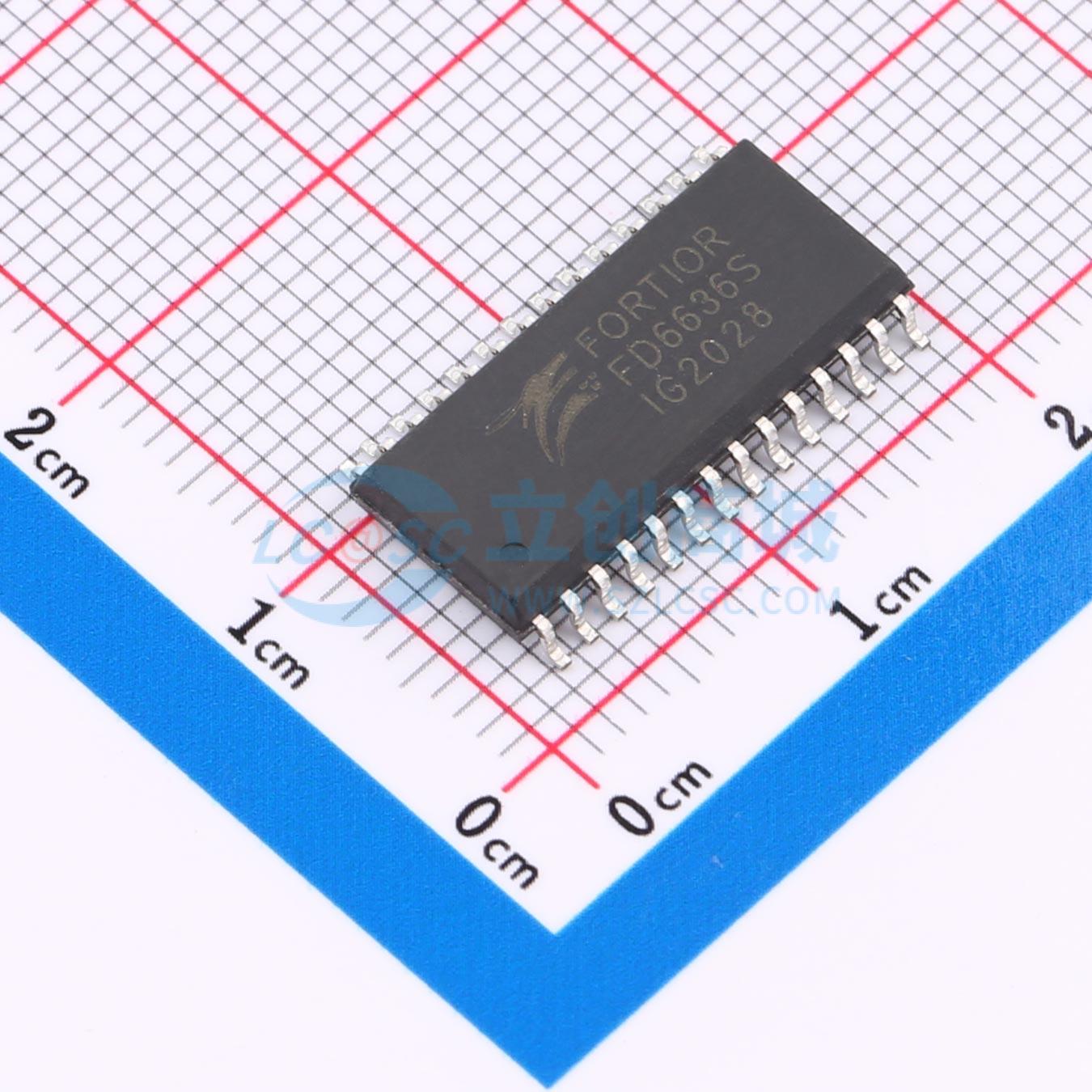

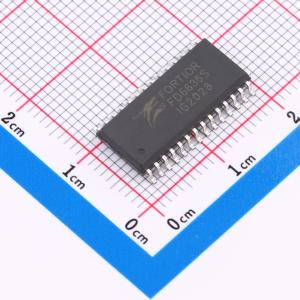

FD6636S
三相600V半桥栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FD6636S是一款集成三个独立的半桥栅极驱动集成电路芯片，专为高压、高速驱动MOSFET和IGBT设计，可在高达 +600V 电压下工作。
- 品牌名称
- Fortior Tech(峰岹)
- 商品型号
- FD6636S
- 商品编号
- C840086
- 商品封装
- SOIC-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 360mA | |
| 拉电流(IOH) | 210mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 110ns | |
| 下降时间(tf) | 45ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 300ns | |
| 传播延迟 tpHL | 300ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 900nA | |
| 功能特性 | 使能关断；交错导通保护；死区时间控制；过流保护 |
商品概述
FD6636S是一款集成三个独立的半桥栅极驱动集成电路芯片，专为高压、高速驱动MOSFET和IGBT设计，可在高达 +600V 电压下工作。内置防直通和死区时间，防止被驱动的高低侧MOSFET或IGBT直通而产生大电流烧毁功率器件，有效保护功率器件。内置VCC/VBS欠压(UVLO)保护功能，防止功率管在过低的电压下工作。内置输入噪声滤波功能，防止输入噪声干扰。集成过流保护功能，并指示欠压和过流故障状态，同时关断六通道输出。集成使能关断功能，同时关断六通道输出。
商品特性
- 悬浮绝对电压 +600V
- 集成三个独立的半桥驱动
- 输出电流 +0.21A / - 0.36A
- 3.3V/5V输入逻辑兼容
- 内置VCC/VBS欠压保护(UVLO)
- 高低端通道匹配
- 输出与输入反相
- 内置防直通功能
- 内置死区时间
- 内置输入滤波功能
- 集成使能关断功能
- 过流保护关断六通道输出
- 外部设置清零时间
应用领域
- 三相电机驱动
- DC - AC逆变器
