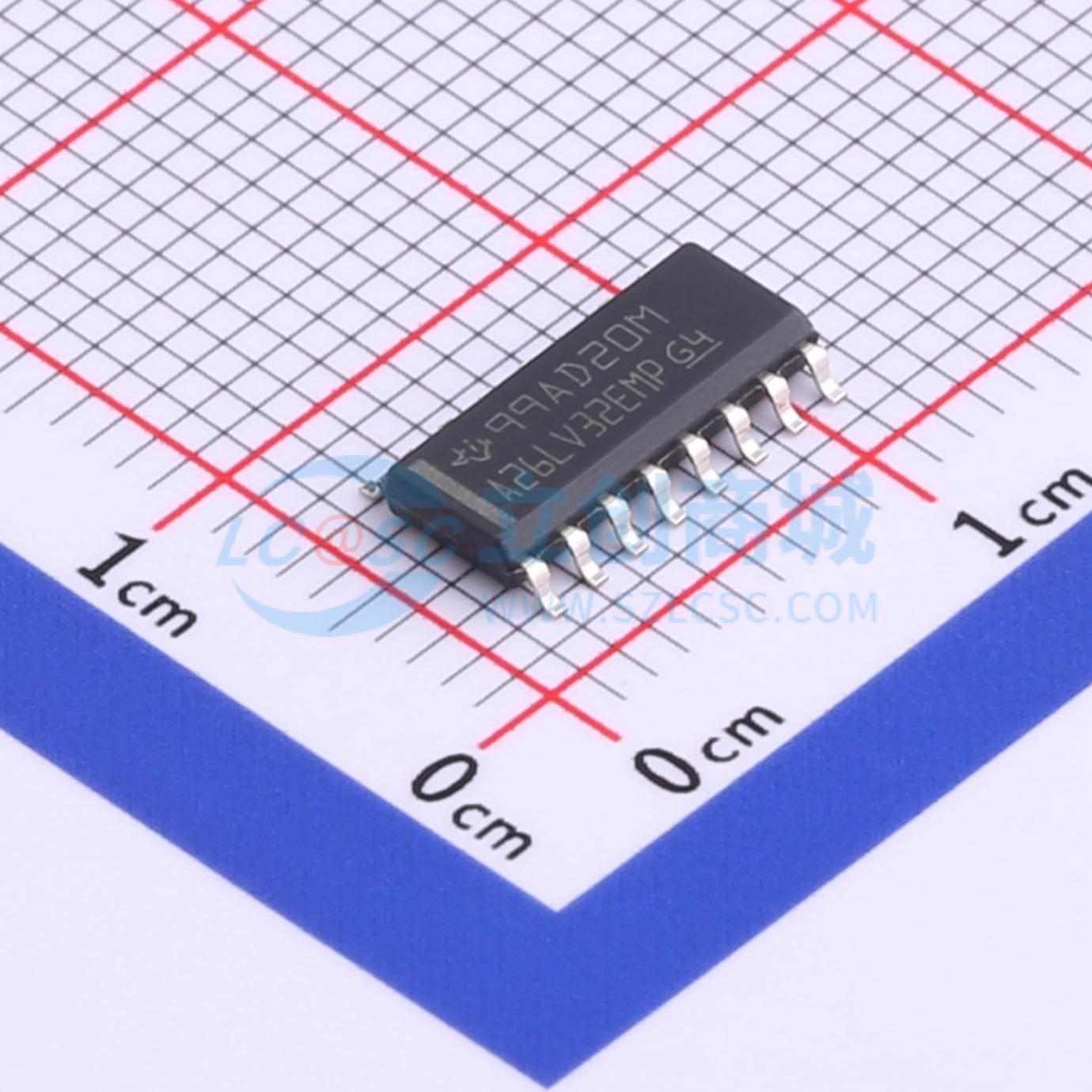

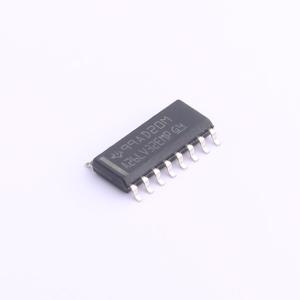

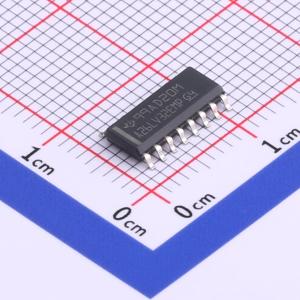

温馨提醒：图片仅供参考，商品以实物为准
AM26LV32EMDREP
四路差分线路接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AM26LV32E-EP 具有 ±15-kV IEC ESD 的低电压高速四路差动线路接收器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- AM26LV32EMDREP
- 商品编号
- C840097
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.206克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流 | 8mA | |
| 功能特性 | 使能关断 |
商品概述
AM26LV32E由四路带三态输出的差分线接收器组成。这些差分接收器的RS422总线引脚具备±15-kV ESD（HBM和IEC61000-4-2空气间隙放电）以及±8-kV ESD（IEC61000-4-2接触放电）保护。该器件设计满足TIA/EIA-422-B和ITU建议V.11标准，采用降低的供电电压。该器件针对最高切换速率32 MHz的平衡总线传输进行了优化。三态输出允许直接连接至总线组织系统。AM26LV32E内置故障安全电路，可防止器件在接收器输出端输出未知电压信号。在开路、短路和终端故障安全场景下，相应输出会输出高电平。该器件支持使用Ioff的部分掉电应用，Ioff电路会禁用输出，防止器件掉电时产生破坏性回流电流。AM26LV32EM的工作温度范围为-55℃ 至 125℃。
商品特性
- 满足或超过TIA/EIA-422-B标准和ITU建议V.11
- 采用单路3.3V电源供电
- RS422总线引脚具备ESD保护
- ±15-kV人体模型（HBM）ESD防护
- ±8-kV IEC61000-4-2接触放电ESD防护
- ±15-kV IEC61000-4-2空气间隙放电ESD防护
- 切换速率最高可达32 MHz
- 典型功耗27 mW
- 具备开路、短路和终端故障安全功能
- ±7-V共模输入电压范围，灵敏度±200 mV
- 3.3V供电下，使能输入可接受5V逻辑输入
- 输入迟滞典型值35 mV
- Ioff支持部分掉电模式运行
