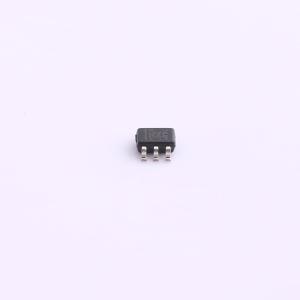

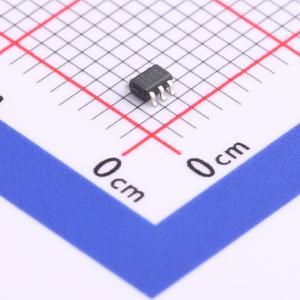

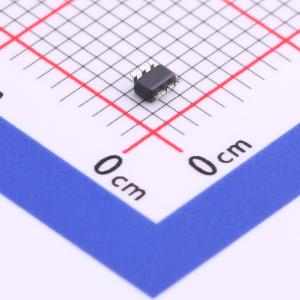

SN74LVC1T45MDCKREP

420Mbps 1位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC1T45-EP 具有可配置电压转换和三态输出的 1 位双电源（增强型产品）总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVC1T45MDCKREP
商品编号: C840101
商品封装: SC-70-6
包装方式: 编带
商品毛重: 2.435克(g)

商品参数

商品概述

这是一款单比特双电源总线收发器，具备可配置电压转换和三态输出功能。该单比特同相总线收发器采用两个独立的可配置电源轨，A端口适配VCCA，VCCA支持1.65V~5.5V的电源电压，B端口适配VCCB，VCCB支持1.65V~5.5V的电源电压，可实现1.8V、2.5V、3.3V和5V任意电压节点之间的通用低压双向转换，用于两条数据总线之间的异步通信。方向控制DIR输入的逻辑电平可激活B端口输出或A端口输出，激活B端口输出时将数据从A总线传输到B总线，激活A端口输出时将数据从B总线传输到A总线。A端口和B端口的输入电路始终处于激活状态，必须接入高电平或低电平逻辑，以防止Icc和Iccz电流超额。DIR输入由VCCA供电，该器件针对部分掉电应用使用Ioff进行了完整规格设计，Ioff电路可禁用输出，防止器件掉电时产生有害的回流电流。VCC隔离特性可保证若任一VCC输入接地，两个端口都将处于高阻态。

商品特性

全可配置双轨设计，每个端口可在1.65V~5.5V完整电源范围内工作
具备VCC隔离特性，任一VCC输入接地时，两个端口都处于高阻态
DIR输入电路以VCCA为参考
功耗低，最大Icc为4μA
3.3V工作条件下输出驱动为±24mA
Ioff支持部分掉电模式运行
不同电压转换场景对应最高数据速率：420Mbps（3.3V至5V转换）、210Mbps（转换至3.3V）、140Mbps（转换至2.5V）、75Mbps（转换至1.8V）
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能超过JESD 22规范，支持2000V人体模型（A114-A）、200V机器模型（A115-A）、1000V充电器件模型（C101）
提供-55℃~125℃温度范围选项
提供延长产品生命周期
提供扩展产品变更通知
支持产品可追溯性
提供DCK封装选项

应用领域

医疗领域
数据总线异步通信
低压双向电压转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	420Mbps
	工作电压(VCCA)	1.65V~5.5V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1

	属性	参数值
	每个电路通道数	1
	输出类型	三态
	工作温度	-55℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
