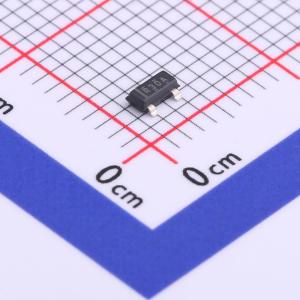

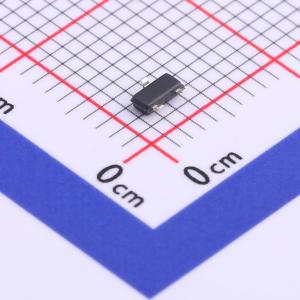

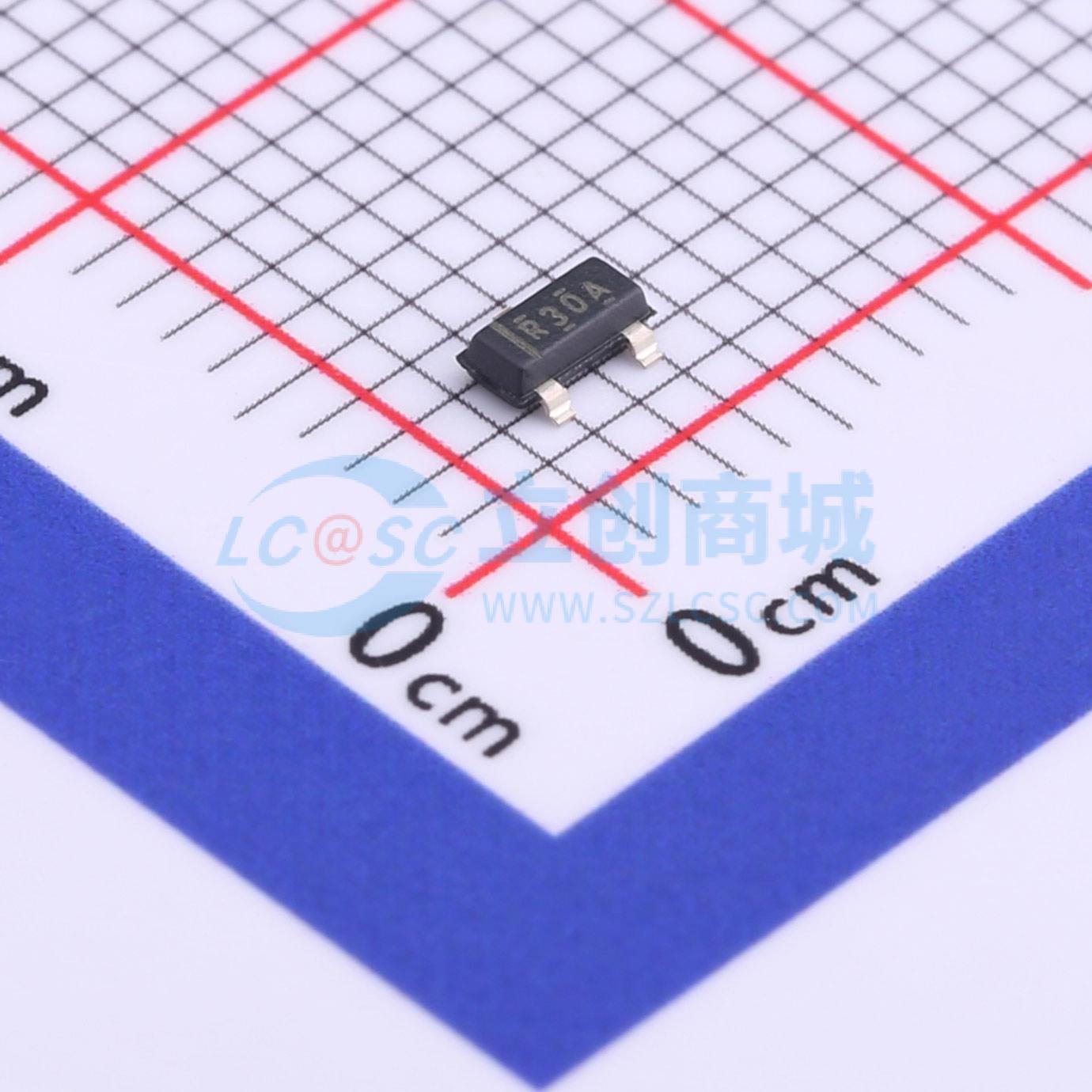

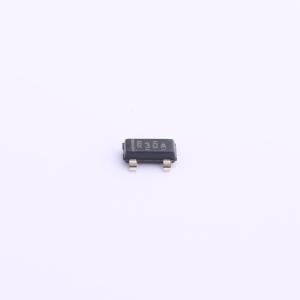

温馨提醒：图片仅供参考，商品以实物为准
REF3012AIDBZT
1.8V~5.5V 串联 42uA 75ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- REF3012 采用 3 引脚 SOT-23 封装的 1.25V、50ppm/°C、50μA 输入串联（带隙）电压基准
- 品牌名称
- TI(德州仪器)
- 商品型号
- REF3012AIDBZT
- 商品编号
- C840109
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | 1.25V | |
| 输出电流 | 25mA | |
| 精度 | ±0.2% | |
| 温度系数 | 75ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 42uA | |
| 最小阴极电流调节 | - | |
| 噪声(0.1Hz-10Hz) | 14uVp-p | |
| 噪声(10Hz-10kHz) | 42uVrms | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
REF304是采用微型3引脚SOT-23封装的精密、低功耗、低压降电压基准产品。REF304提供出色的温漂和初始精度，具有42μA（典型值）的静态电流。REF304具有低功耗和相对较高的精度，非常适合环路供电式工业应用，如压力和温度变送器应用。REF3004在本质安全和防爆的应用中易于使用，因为它不需要通过负载电容器来保持稳定。REF304的额定工业温度范围为–40°C至+125°C。在零负载条件下，REF304由1mV输出电压范围内的电源供电。
商品特性
- 微型封装：SOT-23-3
- 低压降：1mV
- 大输出电流：25mA
- 高精度：0.2%
- 低IQ：42μA（典型值）
应用领域
- 现场变送器和传感器
- 太阳能
- PLC、DCS和PAC
- 储能系统
- 医疗保健
- 交流逆变器和变频驱动器
- 手持测试设备
