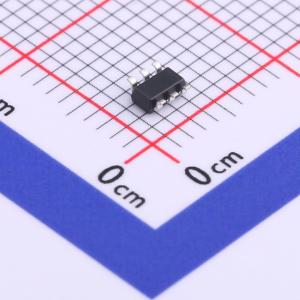

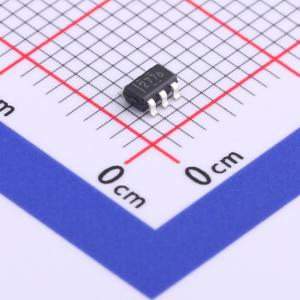

温馨提醒：图片仅供参考，商品以实物为准
LM2776DBVT
开关电容反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2776 开关电容器反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2776DBVT
- 商品编号
- C840110
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电流(Iout) | 200mA | |
| 静态电流(Iq) | 100uA | |
| 输出电阻 | 2.5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 能量效率 | 90% | |
| 开关频率 | 2MHz | |
| PFM模式 | 支持 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 过流保护；输出短路保护；低功耗待机 |
商品概述
LM2776 CMOS 电荷泵电压转换器可将2.7V 至5.5V范围内的正电压反相，从而获得对应的等值负电压。LM2776 采用三个低成本的电容即可提供 200mA 的输出电流，相比基于电感的转换器，解决了成本、尺寸和电磁干扰(EMI) 多方面问题。 在大多数负载条件下，LM2776 的工作电流仅为100μA，而工作效率高达 90% 以上，这对于需要高功率负电源的电池供电类系统而言堪称理想性能。 LM2776 一直以来始终采用TI 的6 引脚小外形尺寸晶体管(SOT)-23 封装以保持小巧外形。
商品特性
- 输入电压：2.7V 至5.5V
- 200mA 输出电流
- 将输入电源电压反相
- 低电流脉频调制(PFM) 模式操作
- 2MHz 开关频率
- 效率高达 90% 以上
- 限流和热保护
- 无电感
应用领域
- 运算放大器电源
- 接口电源
- 数据转换器电源
- 音频放大器电源
- 便携式电子设备
