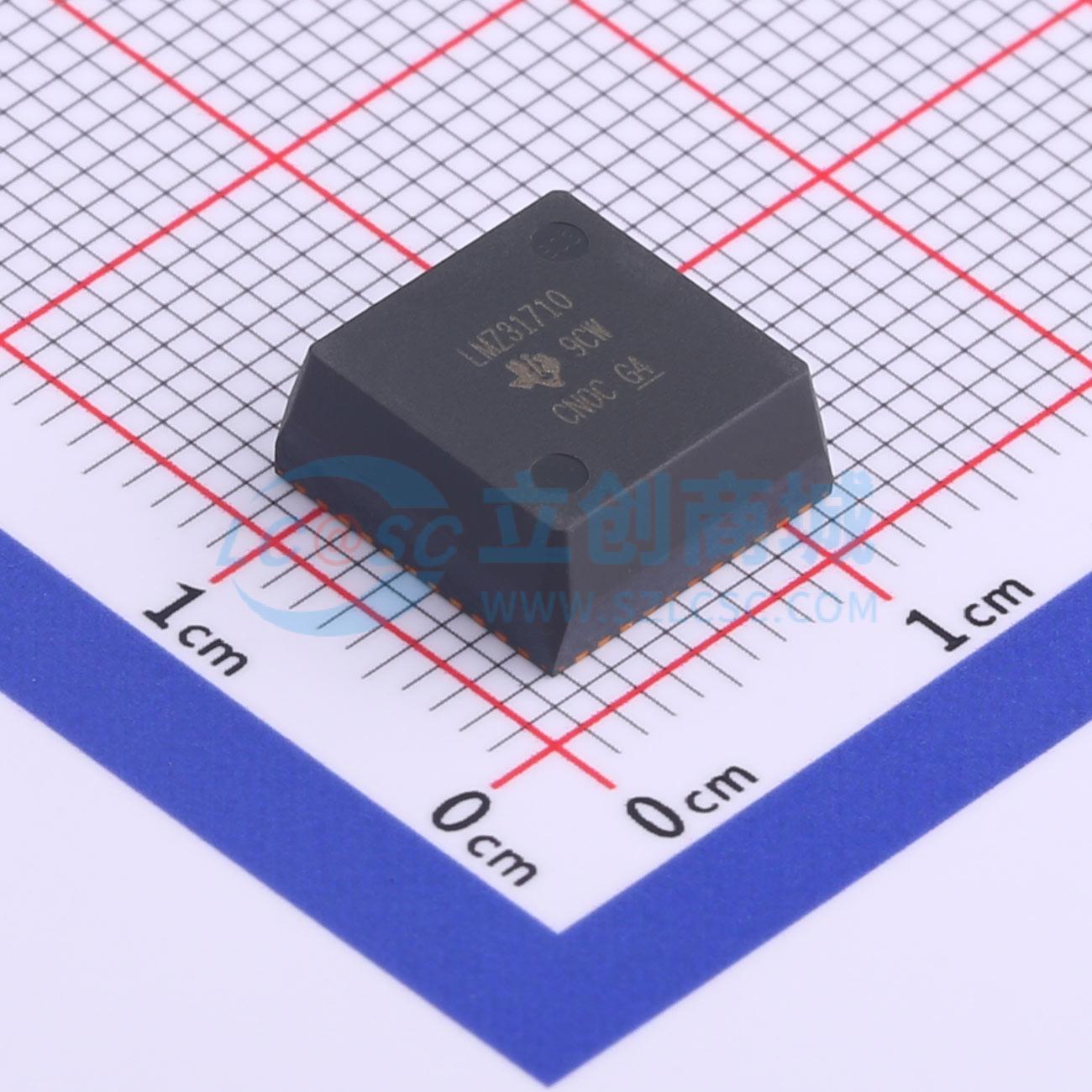

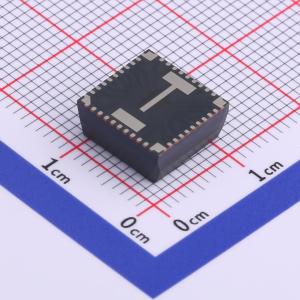

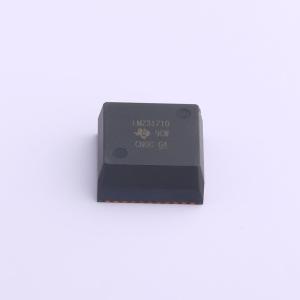

温馨提醒：图片仅供参考，商品以实物为准

LMZ31710RVQR

采用QFN封装且具有2.95V至17V输入和电流共享的10A电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ31710 具有均流功能、采用 10x10x4.3mm QFN 封装的 2.95V 至 17V、10A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ31710RVQR
商品编号: C840112
商品封装: B3QFN-42(10x10)
包装方式: 编带
商品毛重: 1.65克(g)

商品参数

商品概述

LMZ31710电源模块是一款易于使用的集成式电源解决方案，它在一个扁平的QFN封装内整合了一个带有功率MOSFET的10A直流/直流转换器、一个屏蔽式电感器和多个无源器件。此整体电源解决方案仅需三个外部组件，并省去了环路补偿和磁性元件选择过程。此器件采用10×10×4.3mm QFN封装，可轻松焊接到印刷电路板上，并可实现紧凑的负载点设计。此器件可实现超过95%的效率，具有热阻为13.3°C/W的出色功率耗散能力。LMZ31710提供离散负载点设计所具有的灵活性和特性集，非常适合为广泛的集成电路(IC)和系统供电。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的稳健耐用且可靠的电源解决方案。

商品特性

完全集成的电源解决方案
小型扁平设计
与LMZ31707和LMZ31704之间具有引脚兼容性
10mm×10mm×4.3mm封装效率高达95%
Eco-Mode™和轻负载效率(LLE)
宽输出电压调节范围为0.6V至5.5V，基准精度为1%
支持针对更高电流的并行运行
可选分离电源轨可实现低至2.95V的输入电压
可调节的开关频率范围（200kHz至1.2MHz）
与外部时钟同步提供180°异相位时钟信号
可调慢速启动
输出电压排序和跟踪
电源正常输出
可编程欠压锁定(UVLO)
过流和过热保护
预偏置输出启动
工作温度范围：-40°C至+85°C
增强的散热性能：13.3°C/W
符合EN55022 B类辐射发射标准
集成屏蔽式电感器
利用LMZ31710并借助WEBENCH电源设计器创建定制设计方案

应用领域

宽带和通信基础设施
自动测试和医疗设备
紧凑型PCI/PCI快速接口/PXI快速接口
DSP和FPGA负载点应用

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	工作电压(Vin)	2.95V~17V
	转换效率	94%
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	10A
	特性	过流保护；过热保护

	属性	参数值
	工作温度	-40℃~+85℃
	开关频率	200kHz
	静态电流(Iq)	10uA；2uA
	纹波噪声	14mVp-p
	长度	10mm
	宽度	10mm
	高度	4.3mm
