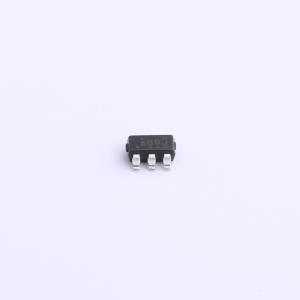

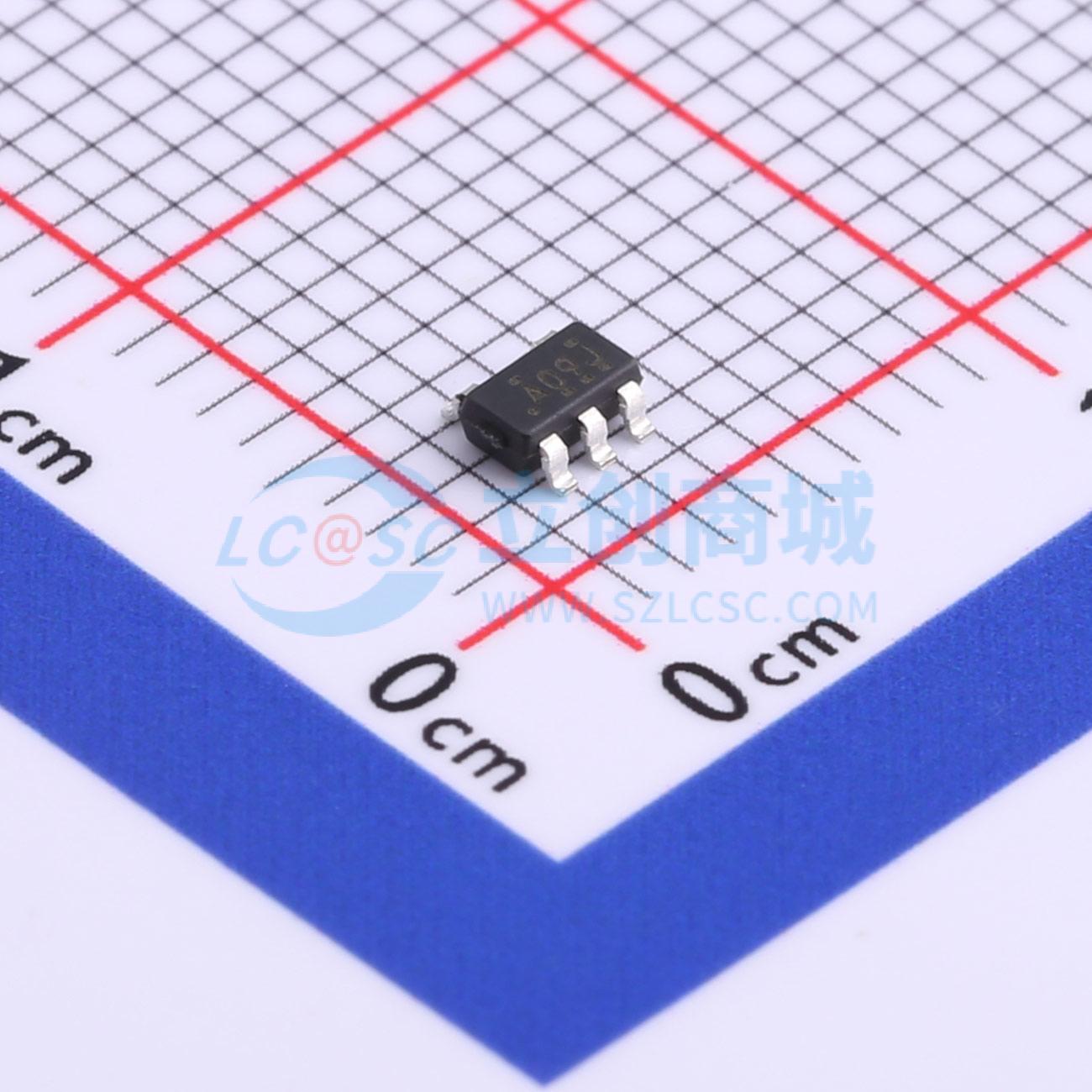

SN74AHC1G09DBVR
具有开漏输出的单路双输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1G09 具有开漏输出的单通道、2 输入、2V 至 5.5V 高速 (9ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G09DBVR
- 商品编号
- C840099
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 650mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 |
商品概述
SN74AHC1G09 是一款具有开漏输出配置的单路 2 输入正与门。该器件以正逻辑执行布尔逻辑运算 Y = A × B。SN74AHC1G09 器件包含一个最大灌电流为 8mA 的开漏正与门。此器件具有 2V 至 5.5V 的宽工作电压范围，因此可用于多种不同的系统，而低 tpd 使该器件能够用于高速应用。
商品特性
- 工作范围为 2V 至 5.5V
- 低功耗，ICC 最大值为 10μA
- 5V 时，tpd 最大值为 6ns
- 5V 时，输出驱动为 ±8mA
- 闩锁性能超过 250mA，符合 JESD 17 规范
应用领域
- 将电源正常信号进行结合
- 使能数字信号
