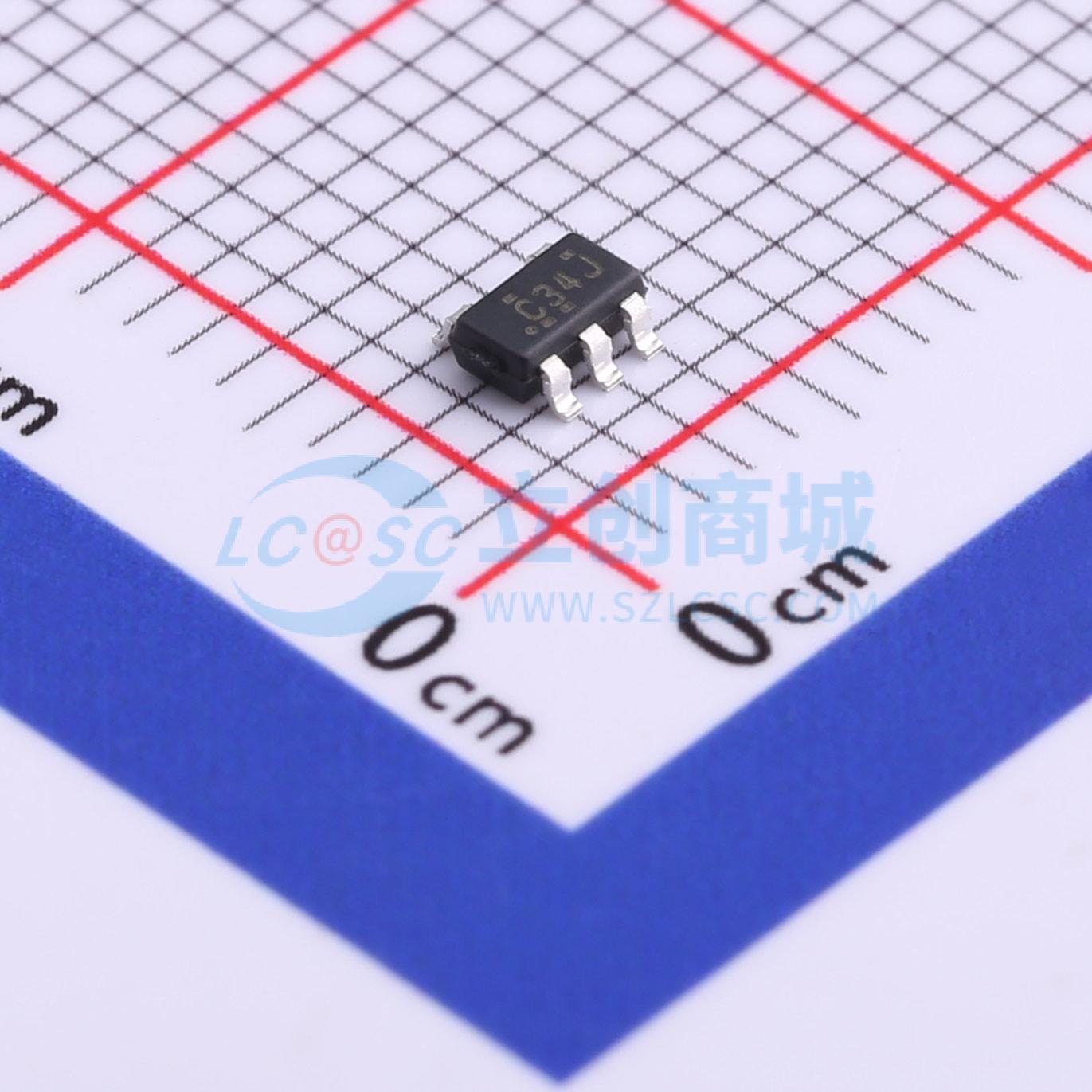

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G34DBVR
单缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G34 单个 1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G34DBVR
- 商品编号
- C840096
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 推挽式 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向；单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 3.5ns@3.3V,15pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LVC1G34是一款单缓冲门器件，设计用于1.65V至5.5V VCC工作环境，该CMOS器件可实现正逻辑下Y = A的布尔功能，在宽VCC工作范围内可在保持高输出驱动能力的同时维持低静态功耗，有多种封装可选，包含超小型DPW封装。
商品特性
- 提供面积0.64mm²、引脚间距0.5mm的超小型DPW封装
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 支持向下转换至VCC电压
- 3.3V条件下最大传输延迟tpd为3.5ns
- 低功耗，最大Icc为1μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD保护性能符合JESD 22规范，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 超小型DPW封装本体尺寸为0.8mm×0.8mm
应用领域
- AV接收机
- 便携式音频坞
- 蓝光播放器和家庭影院
- DVD刻录机和播放器
- 嵌入式个人电脑
- 便携式MP3播放器/刻录机
- 个人数字助理（PDA）
- 电信/服务器交直流电源的单控制器模拟及数字电路
- 消费级和企业级固态硬盘（SSD）
- LCD/数字高清电视（HDTV）
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘和鼠标
