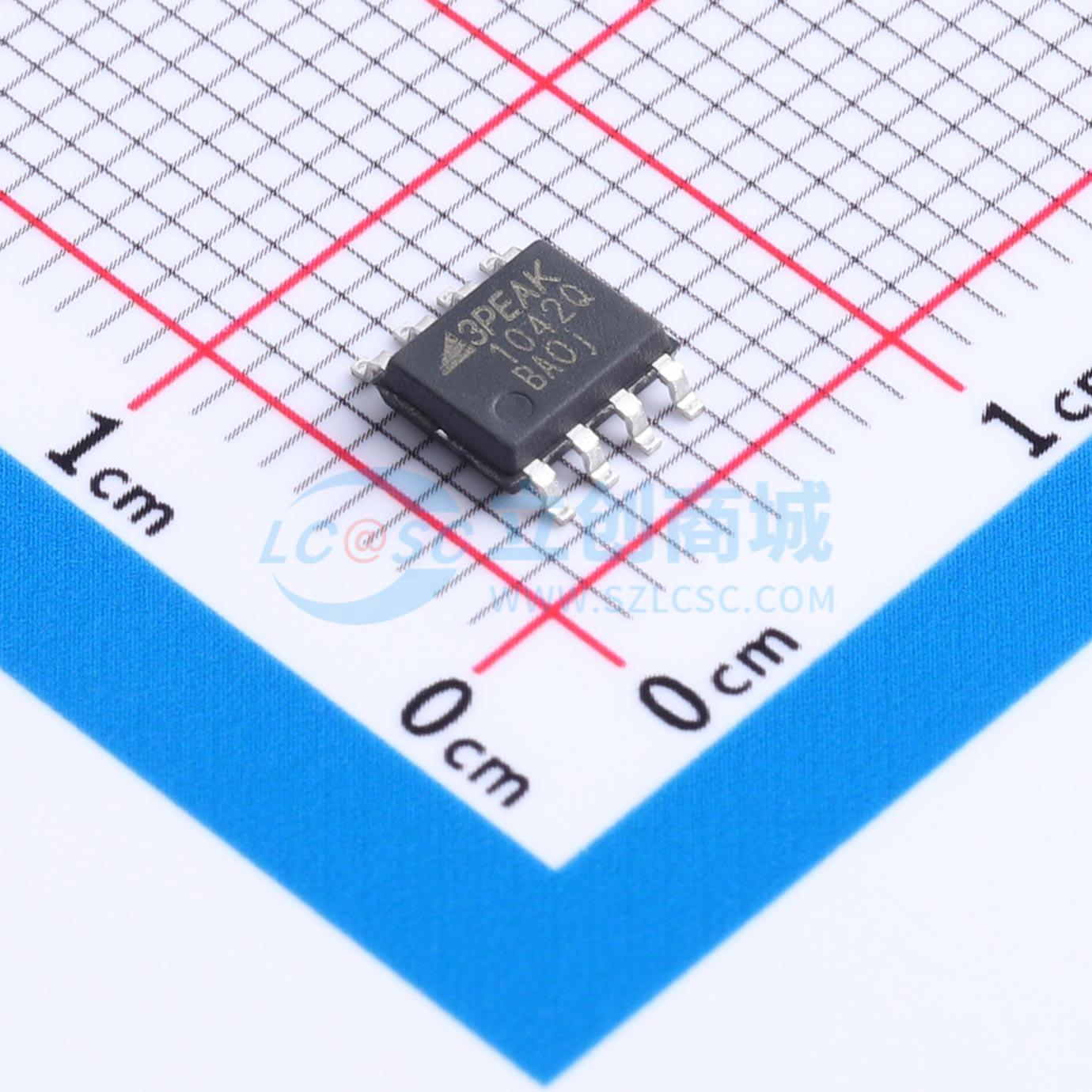

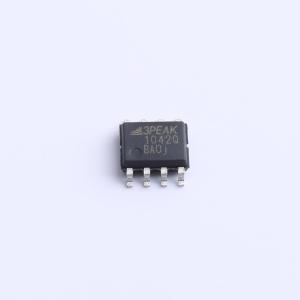

TPT1042Q-SO1R-S
汽车故障保护高速CAN FD收发器带待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT1042Q-SO1R-S
- 商品编号
- C7541132
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | 10uA | |
| 功能特性 | 唤醒功能；欠压保护；热关断保护；ESD保护；TXD占优超时；低功耗模式；总线故障保护；使能 |
商品概述
TPT1042 是一款符合 ISO11898 高速控制器局域网物理层标准的 CAN 收发器。该器件设计用于速率高达 5 Mbps 的 CAN FD 网络，在长距离和高负载网络中具有增强的时序裕量和更高的数据速率。该器件设计具有 -70V 至 +70V 的交叉布线、过压和接地丢失保护，过温关断功能，以及 -30V 至 +30V 的共模输入电压范围。TPT1042V 具有一个辅助电源输入，用于对输入引脚阈值和 RXD 输出电平进行 I/O 电平转换。该系列器件具有低电流待机模式，并支持 CAN 总线唤醒功能。此外，所有器件都包含多种保护功能，以增强器件和网络的鲁棒性。TPT1042 和 TPT1042V 提供 SOP8 和 DFN3X3-8L 封装，工作温度范围为 -40℃ 至 +125℃。
商品特性
- 符合 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 物理层标准
- 支持 CAN FD，数据速率高达 5 Mbps
- 传播延迟时间短，环路时间快
- 5V 电源供电，I/O 电压范围支持 2.8V 至 5.5V 的 MCU 接口
- 具有总线唤醒能力的超低电流待机模式
- 断电时对 CAN 总线呈理想无源状态
- 共模输入电压：±30 V
- 保护特性：IEC 61000-4-2 ESD 保护高达 ±15 kV
- 总线故障保护：±70 V
- VCC 和 VIO（仅 V 型号）欠压保护
- TXD 显性超时功能和总线显性超时功能
- 热关断保护
- 提供 SOP8 封装和无引线 DFN3X3 封装
- 通过 AEC-Q100 汽车应用认证，等级 1
应用领域
- 车身电子/照明
- 动力总成/底盘
- 信息娱乐/仪表盘
- 高级驾驶辅助系统/安全
