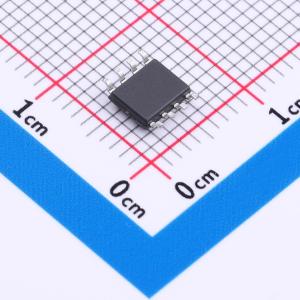

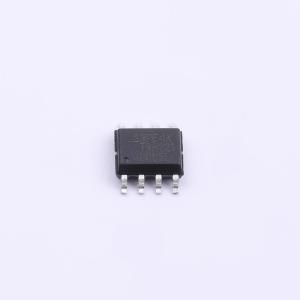

温馨提醒：图片仅供参考，商品以实物为准
TPT9H221L1-SO1R-S
多点低压差分信号线路驱动器和接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT9H221L1-SO1R-S
- 商品编号
- C7503160
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1638克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 边沿速率控制；故障安全 |
商品概述
TPT9H221是一款3.3V多节点低压差分信号线路驱动器和接收器，其信号速率高达200 Mbps。驱动输出和接收输入均受到±8 kV ESD冲击保护且无闩锁。驱动输出设计用于支持负载低至30 Ω的多节点总线，并采用受控的转换时间，以便在主干传输线上连接分支。TPT9H221是一款2类接收器，可在-1V至3.4V的共模电压范围内，通过50mV的差分输入检测总线状态。该2类接收器包含一个偏移阈值，可在开路故障安全和总线空闲故障安全条件下提供已知的输出状态。该器件的工作温度范围为-40°C至105°C，提供半双工功能的SOP8封装。
商品特性
- 超越用于多点数据交换的M-LVDS标准TIA/EIA-899
- 用于信号速率高达200 Mbps的低压差分30-Ω至55-Ω线路驱动器和接收器
- 2类接收器提供偏移（100 mV）阈值，用于检测开路和总线空闲状态
- -1V至3.4V的共模电压范围
- 允许在存在2V地线噪声的情况下进行数据传输
- 禁用时或VCC ≤ 1.5V时，总线引脚呈高阻抗状态
- 总线引脚保护：±8 kV HBM模型
- -40°C至105°C的工作温度范围
应用领域
- 背板多点数据/时钟传输
- 蜂窝基站
- 网络交换机和路由器
- 工业控制
- 通信基础设施
