温馨提醒：图片仅供参考，商品以实物为准

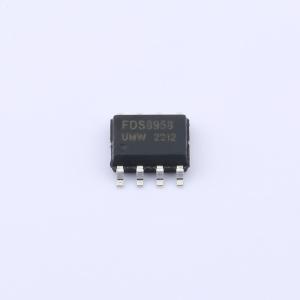

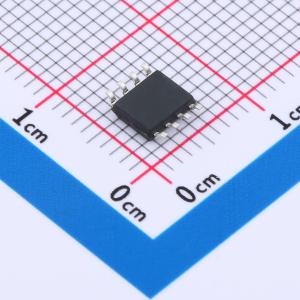

FDS8958A(UMW)
N沟道+P沟道 耐压:30V 电流:7A
- 描述
- 特性：这些器件非常适合需要低在线功率损耗和快速开关的低电压和电池供电应用。 N沟道: -VDS(V) = 30V。ID = 7A (VGS = 10V)。RDS(ON) < 28mΩ (VGS = 10V)。RDS(ON) < 40mΩ (VGS = 4.5V)。 P沟道: -VDS(V) = -30V。ID = -5A (VGS = -10V)。RDS(ON) < 52mΩ (VGS = -10V)。RDS(ON) < 80mΩ (VGS = -4.5V)
- 品牌名称
- UMW(友台半导体)
- 商品型号
- FDS8958A(UMW)
- 商品编号
- C7503193
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.192733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7A；5A | |
| 导通电阻(RDS(on)) | 19mΩ@10V；42mΩ@10V | |
| 耗散功率(Pd) | 1.6W | |
| 阈值电压(Vgs(th)) | 1.9V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11.4nC@10V；9.6nC@10V | |
| 输入电容(Ciss) | 575pF；528pF | |
| 反向传输电容(Crss) | 65pF；70pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 145pF；132pF |
商品概述
这些器件非常适合需要低线路功率损耗和快速开关的低压及电池供电应用。
商品特性
- V_DS(V) = 30V
- I_D = 7A
- R_DS(ON) < 28mΩ (V_GS = 10V)
- R_DS(ON) < 40mΩ (V_GS = 4.5V)
- V_DS(V) = -30V
- I_D = -5A
- R_DS(ON) < 52mΩ (V_GS = -10V)
- R_DS(ON) < 80mΩ (V_GS = -4.5V)
