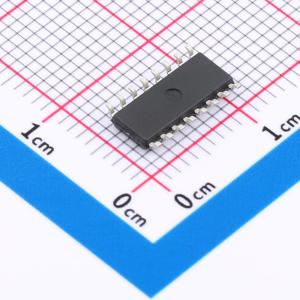

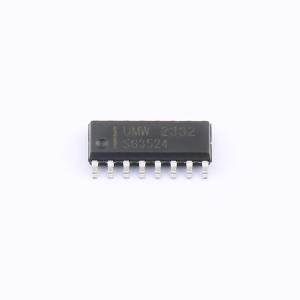

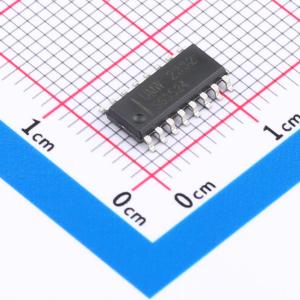

SG3524DR(UMW)

50mA 8V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3524是一款用于开关电源的脉宽调制电路。其内部包含基准电压源、误差放大器、振荡器、脉宽调制器、脉宽控制触发器、双交替输出、限流电路和关断电路。该电路可用于任何极性的开关电源控制、变压器耦合式DC-DC开关电源、变压器升压及极性转换等电源应用
品牌名称: UMW(友台半导体)
商品型号: SG3524DR(UMW)
商品编号: C7503196
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.3314克(g)
立创商城设计参考: DCDC升降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

UMW SG3524是一款用于开关电源的脉宽调制电路。其内部包含一个参考电压源、误差放大器、振荡器、脉宽调制器、脉宽控制触发器、双路交替输出、限流电路和关断电路。该电路可用于任何极性的开关电源控制、变压器耦合的DC-DC开关电源、变压器升压和极性转换以及其他电源应用。UMW SG3524的工作温度范围为0°C至+70°C。

商品特性

具备5V参考电压源
振荡频率范围为100Hz~300KHz
良好的外部同步功能
包含两个50mA输出
具备限流电路
完整的PWM控制电路
单端或推挽输出
总功耗电流小于10mA

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8V~40V
	输出电压	-
	输出电流	50mA
	开关频率	100Hz~300kHz；40kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	推挽式
	静态电流(Iq)	10mA
	开关管(内置/外置)	-
	输出类型	-
	功能特性	频率同步；过流保护
