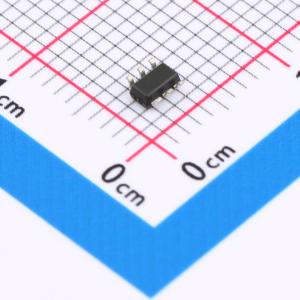

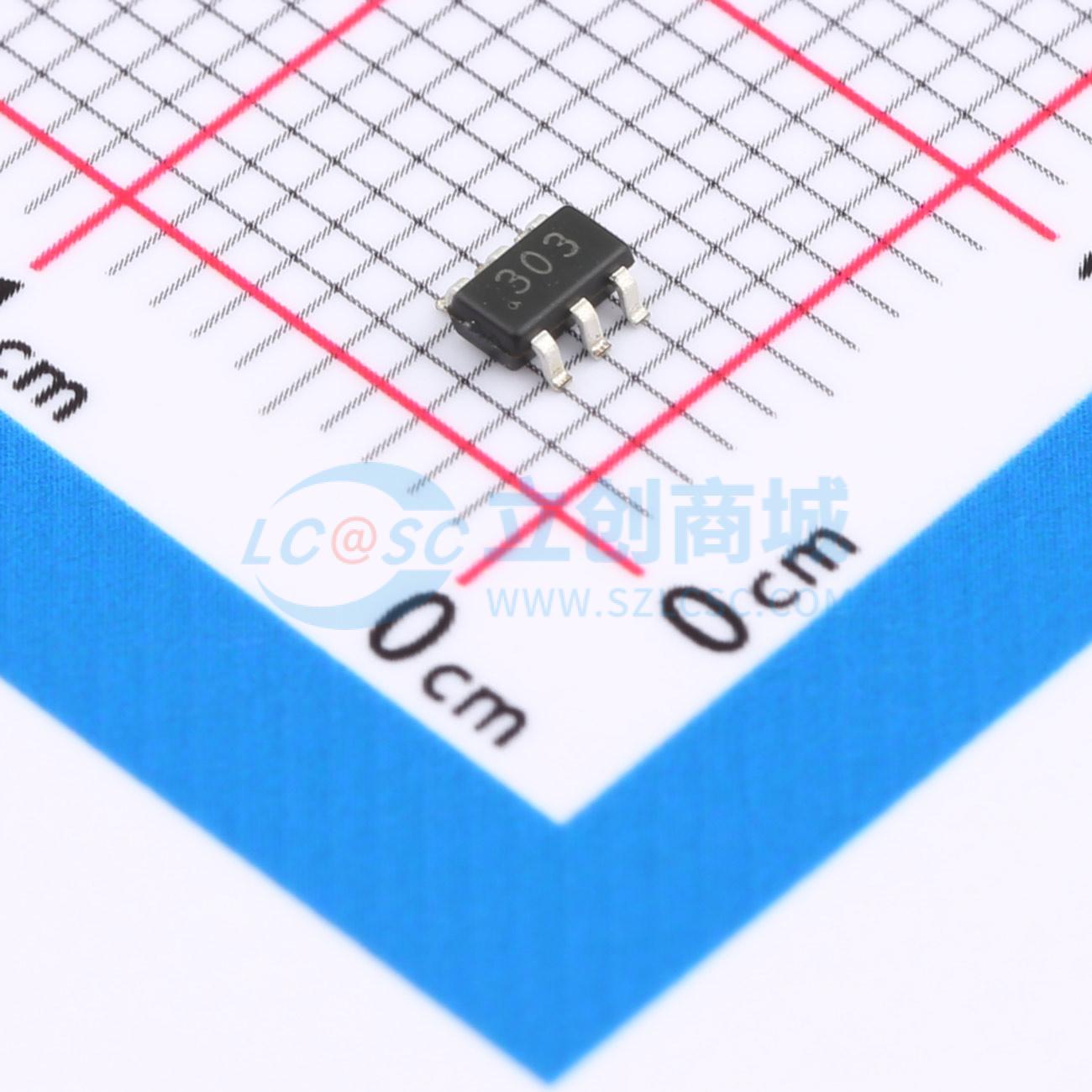

温馨提醒：图片仅供参考，商品以实物为准

CN303

低功耗，双通道电压检测集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗，双通道电压检测集成电路
品牌名称: CONSONANCE(上海如韵)
商品型号: CN303
商品编号: C84107
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

	属性	参数值
	电池节数	-
	工作温度	-40℃~+85℃
	静态电流(Iq)	11uA

商品概述

CN303是一款双通道电压检测集成电路，内部有两个高精度电压比较器。芯片内部包括两个电压比较器，带隙基准源和迟滞控制电路等。如果IN1(IN2)管脚电压高于CN303上行阈值 VRTH，在短暂延时 (典型值15μs) 后，OUT1(OUT2)输出高电平。如果IN1(IN2)管脚电压低于CN303下行阈值 VFTH，在短暂延时 (典型值15μs) 后，OUT1(OUT2)输出低电平。上行阈值和下行阈值的差值是CN303比较器的迟滞，该迟滞可以消除由于被检测电源噪声或者由于负载突变导致的电池电压不稳定而引起的检测输出紊乱。CN303的迟滞为上行阈值的 7.5%。CN303可以检测两个电压点或者两个独立的电压源，适合检测单节或多节锂离子电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池电压。 CN303特别适合适合于一个比较器检测电池电量报警电压，另外一个比较器检测电池关断电压。

商品特性

双通道，低功耗，高精度电压比较器
阈值检测精度： ±2%
7.5% 比较器迟滞消除了检测输出紊乱
CMOS输出可以驱动LED或单片机接口
VCC = 3.7V 时，工作电流 11μA
对短时间电压突降过滤功能
工作环境温度范围： -40℃ 到 +85℃
采用6管脚SOT23封装
产品无铅，满足rohs指令，不含卤素

应用领域

电池供电系统
多节电池电压检测
机顶盒
DSP，微控制器
手机，掌上电脑等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	1.9V~6V
	电池类型	镍镉电池；镍氢电池；铅酸电池；锂电池
