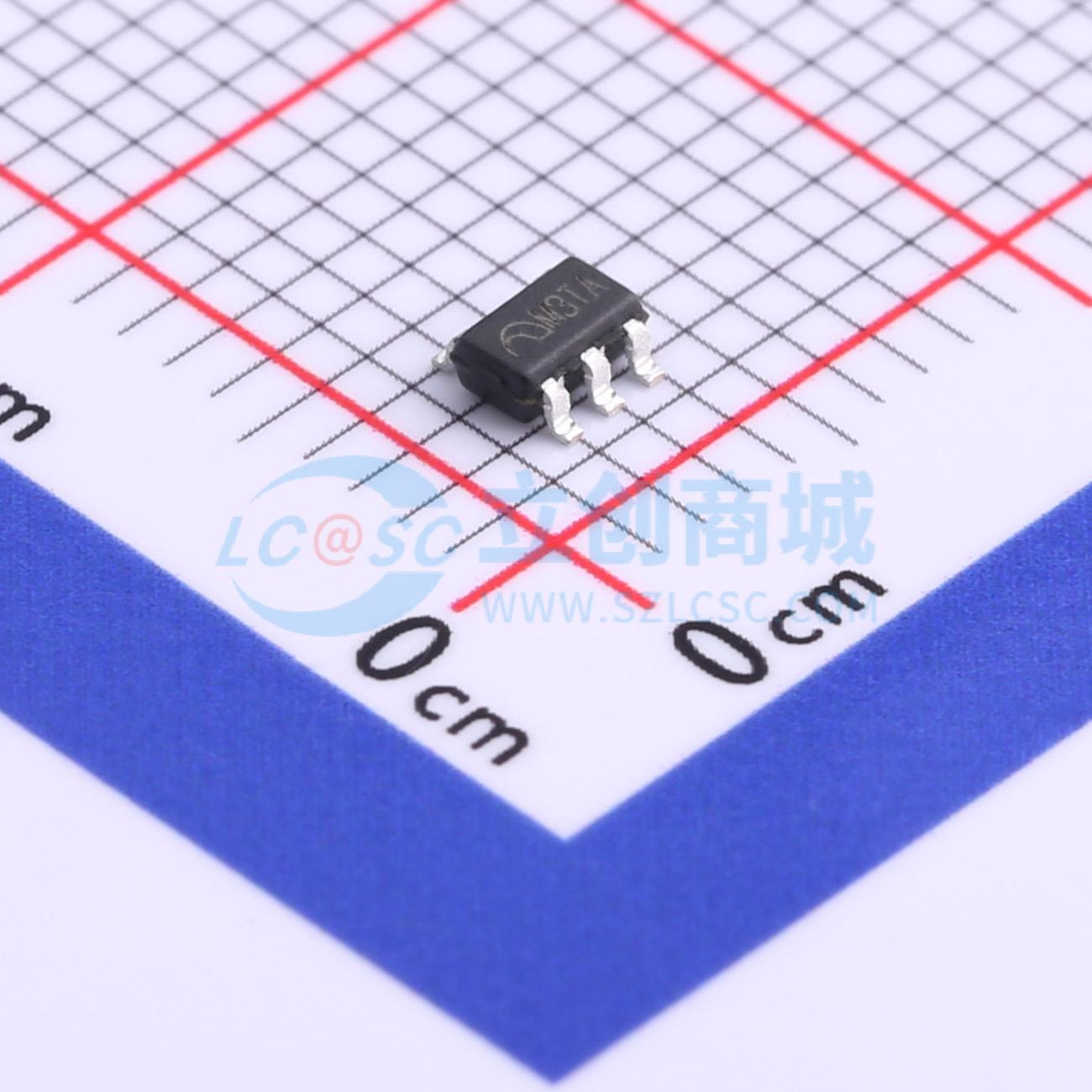

温馨提醒：图片仅供参考，商品以实物为准
ME2109FM5G
超小型PWM/PFM升压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2109系列是一款CMOS升压开关稳压器,主要由参考电压源、振荡电路、误差放大器、相位补偿电路和PWM/PFM开关控制电路组成。适用于需要高效率和高输出电流的应用,如移动电话、蓝牙设备、PDA等。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2109FM5G
- 商品编号
- C84116
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~6V | |
| 输出电压 | 1.5V~6.5V | |
| 输出电流 | - | |
| 开关频率 | 255kHz~345kHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
ME2109系列是一款CMOS升压开关稳压器，主要由基准电压源、振荡电路、误差放大器、相位补偿电路、PWM/PFM开关控制电路组成。该产品搭配外部低导通电阻N沟道功率MOS，适用于需要高效率和高输出电流的应用场景。在轻负载情况下，ME2109系列通过PWM/PFM开关控制电路将工作模式切换至占空比为15%的PFM控制电路，以防止因IC工作电流导致效率下降。
商品特性
- 低电压工作：确保从0.9V（Iout = 1 mA）开始启动
- 占空比：内置PWM/PFM开关控制电路，占空比为15%至78%
- 振荡器频率：300KHz
- 外部元件：线圈、二极管、电容器和晶体管
- 输出电压范围：1.5V ~ 6.5V
- 输出电压精度：±2%
- 软启动功能：2 ms
- 封装：SOT-23-5
应用领域
- 手机（PDC、GSM、CDMA、IMT200等）
- 蓝牙设备
- 个人数字助理（PDA）
- 便携式通信调制解调器
- 便携式游戏设备
- 相机
- 数码相机
- 无绳电话
- 笔记本电脑
