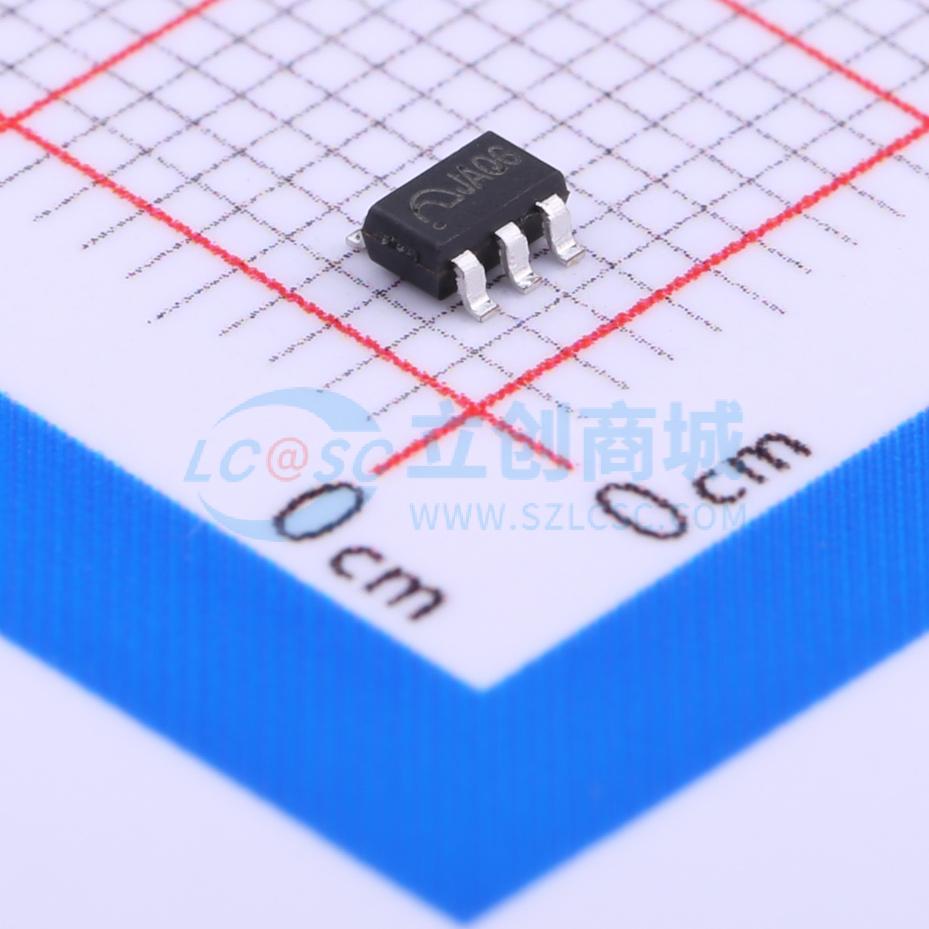

ME2212AM6G

升压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 10颗串联LED背光驱动芯片
品牌名称: MICRONE(南京微盟)
商品型号: ME2212AM6G
商品编号: C84118
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

ME2212是一款高频异步升压转换器。内部MOSFET可以支持多达10个白色LED用于背光和OLED电源应用，内部软启动功能可以减少浪涌电流。该器件以1 MHz的固定开关频率工作，允许使用较小的外部元件，并简化可能的EMI问题。此外，该IC具有46V过压保护，允许使用低成本且低电压等级的小型输出电容。LED电流通过外部检测电阻Rs初始设定。

商品特性

VIN 工作范围：2.5V 至 5.5V
内置功率 N-MOSFET 开关
宽范围 PWM 调光（100Hz 至 200kHz）
1MHz 开关频率
最小化外部元件数量
内置软启动
内置补偿
欠压保护
过压保护
过温保护

应用领域

手机
数码相机
PDA和智能手机
MP3播放器
OLED显示屏
可能的仪器设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交65单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~5.5V
	开关频率	1MHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	20mA
	调光	PWM
	特性	过压保护(OVP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
