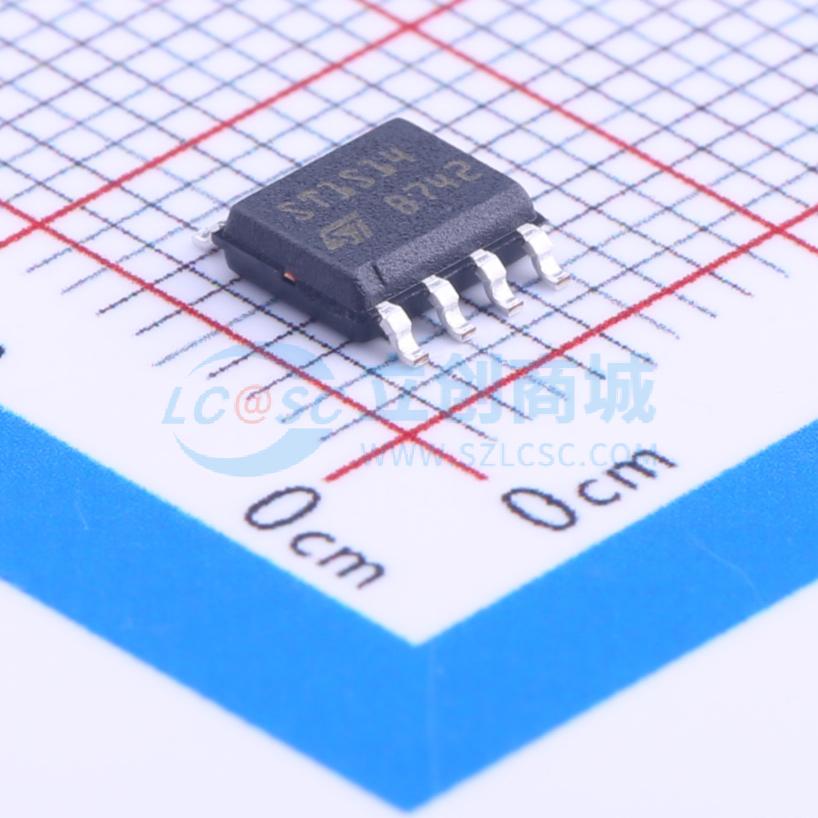

ST1S14PHR
3A降压开关调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST1S14是一款能够提供高达3A输出电流的降压开关调节器。它的工作输入电压范围为5.5V到48V,内部固定开关频率为850kHz。该器件具有内部软启动功能,最大静态电流为2.4mA。输出电压可在1.22V以上设置。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST1S14PHR
- 商品编号
- C84130
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.246克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~48V | |
| 输出电压 | 1.22V | |
| 输出电流 | 3A | |
| 开关频率 | 850kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ST1S14是一款降压型单片式功率开关稳压器，根据应用条件，能够向负载提供高达3 A的直流电流。得益于带有外露框架的HS封装，可将热阻Rth( JA)降至约40 ℃/W，从而实现大电流输出。输出电压可从1.22 V开始调节。该器件采用内部N沟道DMOS晶体管（典型导通电阻RDS(on)为200 mΩ）作为开关元件，以减小外部元件的尺寸。内部振荡器将开关频率固定在850 kHz。电源正常开集电极输出可在输出电压进入稳压范围时对其进行验证。逐脉冲电流限制提供有效的恒流短路保护。
商品特性
- 5.5 V
- 48 V或850 kHz输出电流
- 工作输入电压范围：3 - 30 V
- 固定开关频率
- 软启动
- 电源正常输出
- 内部补偿
- 连续电流工作模式
- 零电流禁止功能
- 最大导通电阻250 mΩ
- 宽温度范围
