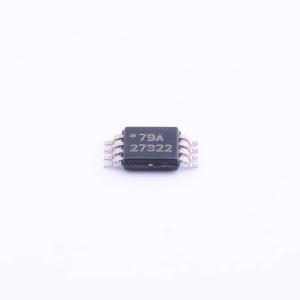

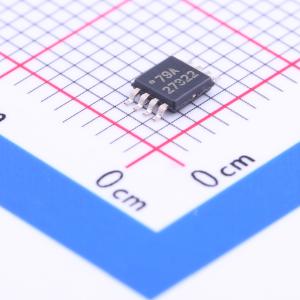

UCC27322DGNR

UCC2732x/UCC3732x 系列高速驱动器采用行业标准引脚排列，可提供 9 A 的峰值驱动电流。对于因高 dV/dt 转换而需要极大米勒电流的系统，这些驱动器能够驱动大型 MOSFET。这可省去额外的外部电路，并能替代多个元件，从而节省空间、降低设计复杂度和组装成本。提供两种标准逻辑选项：反相（UCC37321）和同相（UCC37322）。 这些驱动器采用了从本质上可将直通电流降至最低的设计，其输出能够在 MOSFET 开关转换期间，于米勒平台区最需要的地方提供高栅极驱动电流。独特的双极晶体管与 MOSFET 晶体管并联混合输出级（TrueDrive），可在低电源电压下实现高效的电流传输。凭借这种驱动架构，UCC3732x 可用于行业标准的 6 A、9 A 以及许多 12 A 驱动器应用。此外，还集成了闩锁和 ESD 保护电路。最后，UCC3732x 提供使能（ENBL）功能，以便更好地控制驱动器应用的运行。ENBL 功能通过引脚 3 实现，该引脚在行业标准引脚排列中以前未被使用。它在内部上拉至 VDD，采用高电平有效逻辑，在标准操作时可悬空。 除了 8 引脚 SOIC（D）和 8 引脚 PDIP（P）封装外，UCC3732x 还提供热性能增强的小型 8 引脚 MSOP PowerPAD（DGN）封装。PowerPAD 封装可大幅降低热阻，扩展温度工作范围并提高长期可靠性。

• 增加使能功能的行业标准引脚排列
• 使用 TrueDrive 在米勒平台区具备 ±9 A 的高峰值电流驱动能力
• 采用独特的双极和 CMOS 输出级实现高效的恒流源
• TTL/CMOS 兼容输入，与电源电压无关
• 带 10 nF 负载时，典型上升和下降时间为 20 ns
• 输入下降时典型传播延迟时间为 25 ns，输入上升时为 35 ns
• 4 V 至 15 V 电源电压
• 提供热性能增强的 MSOP PowerPAD 封装，θjc 为 4.7℃/W
• 工作温度范围为 -40℃ 至 +105℃
• 8 引脚 SOIC 和 PDIP 封装采用无铅表面处理（CU NIPDAU）

• 开关模式电源
• DC-DC 转换器
• 电机控制器
• D 类开关放大器
• 线路驱动器、脉冲变压器驱动器
