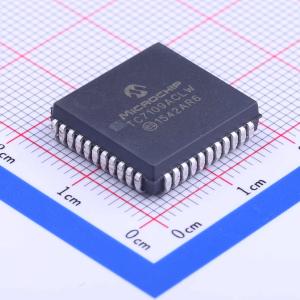

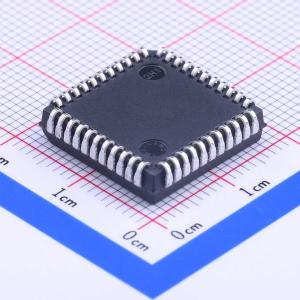

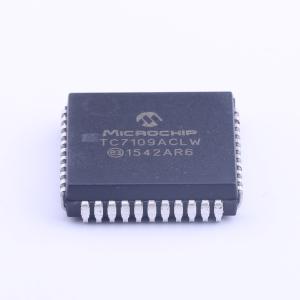

温馨提醒：图片仅供参考，商品以实物为准
TC7109ACLW
TC7109ACLW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC7109A为12位带符号型模/数转换器（Analog-to-DigitalConverter，ADC），采用低功耗的CMOS工艺制造。只需八个无源器件和一个晶振便可组成一个完整的双积分型模/数转换器。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC7109ACLW
- 商品编号
- C84199
- 商品封装
- PLCC-44(16.6x16.6)
- 包装方式
- 管装
- 商品毛重
- 4.8125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 30Hz | |
| 通道数 | 1 | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 并行 | |
| 差分输入 | - | |
| 积分非线性 | 0.2LSB | |
| 工作温度 | 0℃~+70℃ |
商品概述
TC7109A为12位带符号型模／数转换器（Analog-to-Digital Converter，ADC），采用低功耗的CMOS工艺制造。只需八个无源器件和一个晶振便可组成一个完整的双积分型模/数转换器。 TC7109A对VO H源电流进行了改善。加上其他的一些特性使得TC7109A对于需要大量数据采集的应用颇具吸引力，如单通道可选的模拟多路复用的数据采集应用。这些特性包括输入偏置电流典型值为1pA、漂移小于1 μV/C、输入噪声典型值为15μVp-p和自动调零功能。真差分信号输入和差分参考信号输入的特点可用于桥式传感器测量，如负载传感器、应变传感器和温度传感器。 TC7109A提供了通用数字接口。在直接模式下，使用片选和HIGH/LOW字节使能引脚控制并行总线接口。在握手模式下，TC7109A采用工业标准UART协议控制串行数据传输，可用于需要远程数据采集的应用场合。RUN/HOLD引脚的输入和STATUS引脚的输出可用来控制和监测转换时序。 TC7109A改进了过量程恢复的性能，相对于TC7109来说它具有更高的输出驱动能力。
商品特性
- 零积分器周期，用于输入过载后快速恢复
- 多路系统中的串扰消除
- 12位带符号积分型模数转换器，具有过量程指示
- 符号数值编码格式
- 真差分信号输入和差分参考输入
- 低噪声：15 μVP-P（典型值）
- 输入电流：1pA（典型值）
- 无需调零
- 兼容TTL电平，字节选取三态输出
- UART握手模式用于简单串行数据传输
