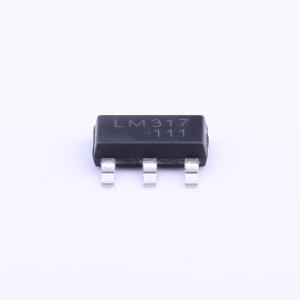

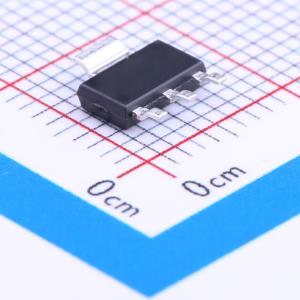

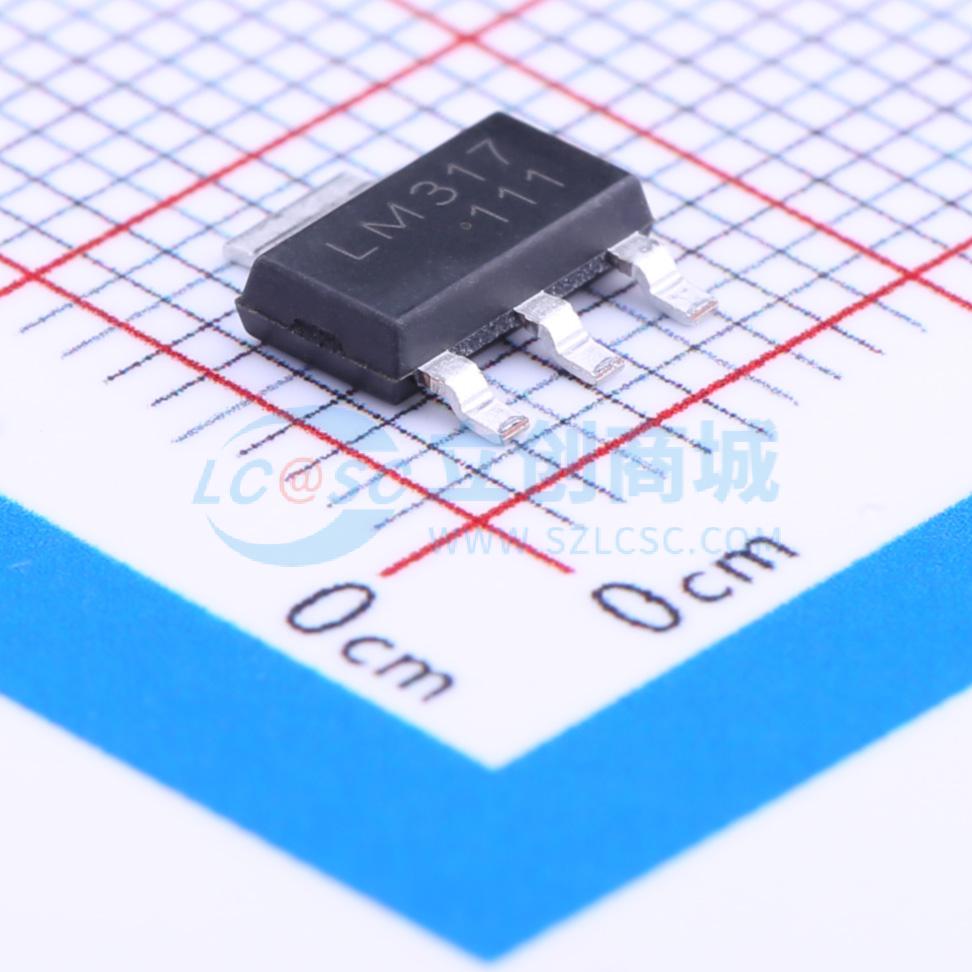

LM317
ADJ 输入40V 输出1.2V~37V 1.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款可调式三端正电压稳压器，设计用于提供超过1.5A的负载电流，输出电压可在1.2至37V范围内调节。采用内部限流、热关断和安全区域补偿。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- LM317
- 商品编号
- C84244
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.243克(g)
- 立创商城设计参考
- LDO-(4)电源输入30V以上-(3)输出1A以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 压差 | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 46uA | |
| 噪声 | 0.003%Vout | |
| 特性 | 短路保护；过热保护；过流保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
这款单片集成电路是一款可调式三端正电压稳压器，设计用于提供超过1.5A的负载电流，输出电压可在1.2V至37V范围内调节。它采用了内部限流、热关断和安全区补偿功能。
商品特性
- 内部热过载保护
- 内部短路限流
- 输出晶体管安全工作区补偿
